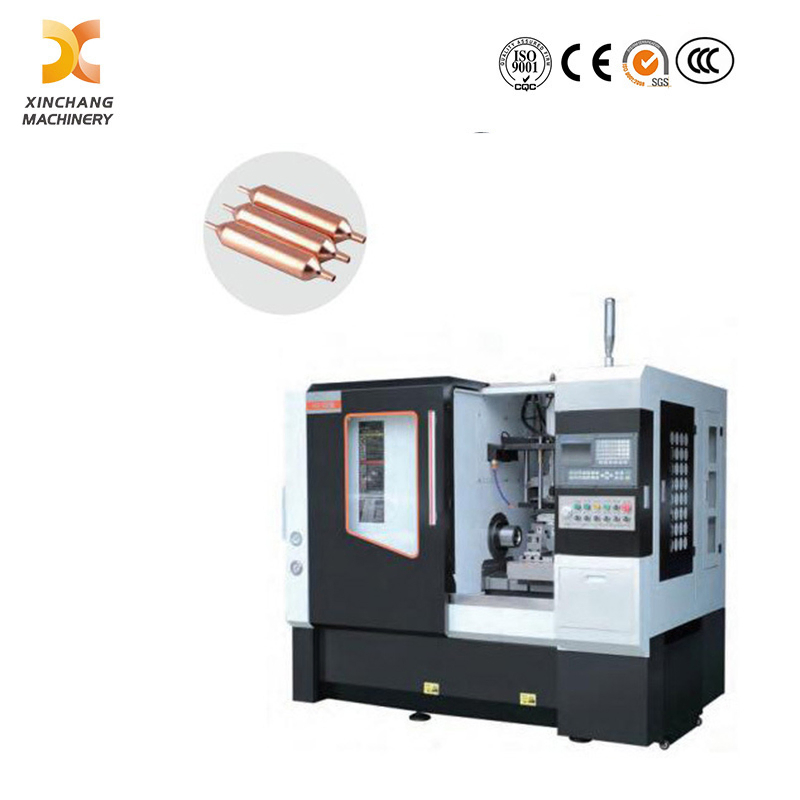

自動CNCパイプスピニングマシン：パイプ処理における自動化イノベーター

最新のパイプ処理分野では、自動化と高精度が生産効率を高めるためのコア要素です。完全に自動操作モードと絶妙なスピニングプロセスを備えた自動CNCパイプスピニングマシンは、パイプ形成処理の重要な力となっています。さまざまな溶接機器とシームレスに接続して、効率的で高品質のパイプ処理システムを共同で構築します。 ​

溶接装置は、パイプ接続のさまざまなシナリオでその能力を示しています。摩擦溶接機は、摩擦熱生成を介したパイプの高強度の固体接続を実現し、特に大径の異なる金属パイプのバット溶接に特に適しています。スポット溶接機は、パイプとフランジ、その他のコンポーネントの間の接続で強力な溶接点を迅速に形成でき、パイプラインシステムのアセンブリで広く使用されています。バット溶接機は、同じ材料と仕様のパイプのエンドバット溶接に焦点を当て、スムーズなインターフェイスと優れたシーリングパフォーマンスを確保します。縫い目溶接機は、パイプ材料の縦方向または円周方向の溶接点で連続的かつ密な溶接継ぎ目を形成し、高圧パイプラインなどの特別なシナリオの信頼できる保証を提供します。スチールリング用のレーザー溶接機は、レーザーの高エネルギー密度を持つスチールリングとパイプの間の正確な接続を完了し、精密機器のパイプの処理要件を満たします。スタッド溶接機は、パイプの表面のスタッドを効率的に固定でき、その後の設置と試運転の基礎を築きます。 ​

自動CNCパイプスピニングマシンは、パイプ形成プロセスのユニークな自動化の利点を示しています。それは、円錐形、球形から不規則な湾曲した表面まで、パイプをさまざまな複雑な不規則な構造に処理できる数値制御システムを介して紡績プロセスを正確に制御します。これらはすべて効率的に形成される可能性があります。完全に自動的な給餌、スピニング、およびアンロードプロセスは、生産効率を高めるだけでなく、各製品の一貫性と精度を確保するだけでなく、手動介入を大幅に削減します。それによって加工されたパイプは、均一な壁の厚さと滑らかな表面を持ち、その後の溶接プロセスに理想的な基本条件を提供します。 ​

実際の生産プロセスでは、自動CNCパイプスピニングマシンは、さまざまな溶接機と完全に調和して動作します。スピニングによって形成されるパイプは、バット溶接機を介して直接結合することができ、通常のエンド形状は溶接品質を大幅に改善できます。スタッド溶接機が動作する前に、アタッチメントの設置を必要とするパイプの場合、マシンによって処理される滑らかな表面により、スタッド溶接がよりしっかりとなります。スチールリングの接続を含むシナリオでは、処理されたパイプの端は、スチールリング用のレーザー溶接機と組み合わせると、より高い精密溶接効果を達成できます。さまざまな溶接機器との共同作業は、パイプの形成プロセス全体を接続し、石油化学、航空宇宙、自動車製造などの多くの産業に高度に自動化された安定した品質のパイプ処理ソリューションを提供し、インテリジェンスと効率に向けたパイプ処理業界の継続的な進歩を促進します。 ​

1 。 まとめ

スピニングマシンは、2つの軸（x軸、z軸）の動きを同時に制御できる特別なCNC制御システムを採用しています。マシンは、機械加工要件に従ってパイプ端を指定された形状に形成できます。これは、高性能、性能の安定性、高精度、良好な繰り返し、長寿命の機能を備えたパイプを形成するために使用される完全な自動機器です。主に、エアコン、給湯器、冷蔵庫、自動車の液体保存用品、乾燥剤ボトル、マフラーの機械加工に適用されます。

3.1 x軸
ギアリデューサーを介してACサーボモーターによって駆動されます。
3.2 Z軸
ギアリデューサーを介してACサーボモーターによって駆動されます。
3.3クランプメカニズム
油圧中空のコアのオイルシリンダーを回すことによって駆動される
3.4移動メカニズム
エアシリンダーによって駆動されるため、モデル：SMC L -MDBIB40-100
3.5収集メカニズム
エアシリンダーによって駆動されるため、モデル：SMC CDM2B20-200
3.6位置設定メカニズム
エアシリンダーによって駆動されるため、モデル：SMC CDQ2A32-45D
3.7材料 - プッシュメカニズム
シリンダーによって駆動されるため、モデル：SMC CDM2B20-200
3.8コア - 割り当てデバイス
シリンダーによって駆動されるため、モデル：SMC L -MDB1B40-200

4。電気構造
4.1電源：3相AC380V±10％
4.2サーボモーター
4.2.1 X軸のサーボモーター
電源：3相220V 50Hz、電力：0.5 kW、2000 r/min
4.2.2 Z軸のサーボモーター
電源：3相AC 220V 50Hz、電力：1.0 kW .3000 R/min
4.3空気圧電磁性の制御バルブ
電圧：DC24V
4.4システム電源
電圧：DC24V
