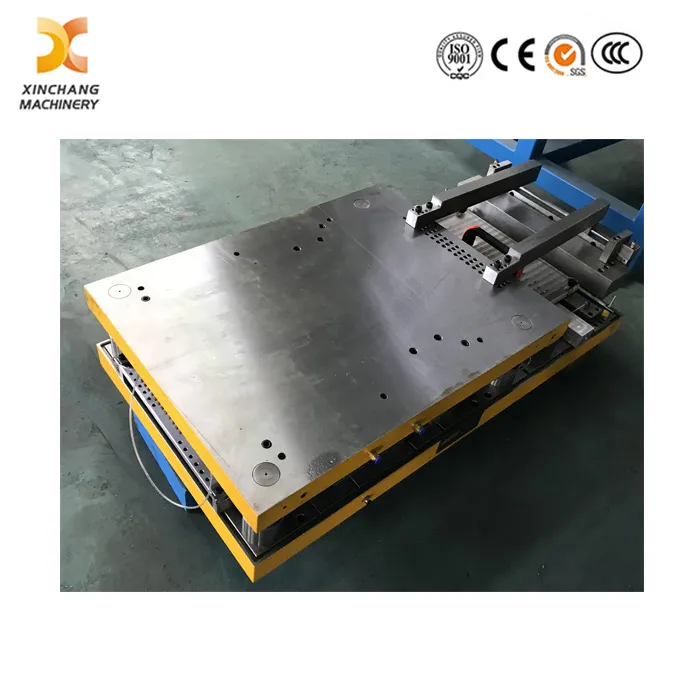

タイトル: **多機能フィンコンデンサーダイベンディングマシン**

最小注文数:1 Piece/Pieces

製品の属性
供給能力と追加情報
梱包と配送
Other information

製品の属性

Material: Carbon Tool Steel

Processing Method: Punching And Shearing Mould

Technics: Cutting Die

Process Combination: Single-Process Mould

Manufacturing Technology: Automation Technology

Mold Cavity Technology: CNC Milling

Milling Speed: Normal Speed

Parts Detection Method: Measurement Of Three Axis Nc

After-sales Service: Life Long

名: Fin Condenser Die

Key: Bending Machine

Bending Mode: by Servo Motors

Stroke Setting Model: by Servo Motors

Transport Package: Wooden Case

Specification: export standard

Trademark: xinchang

Origin: China

生産能力: 500 Set / Month

カスタマイズ: 利用可能

保証: 12か月

応用: Evaporator Fins

供給能力と追加情報

についてのサポート: 500 Set / Month

梱包と配送

販売単位:

Piece/Pieces

概要
製品説明
詳細写真
会社概要
よくある質問

基本情報

材料

炭素工具鋼

加工方法

パンチングおよびシャーリング金型

テクニクス

抜き型

プロセスの組み合わせ

単一プロセス金型

製造技術

自動化技術

モールドキャビティ技術

CNCフライス加工

フライス加工速度

通常の速度

部品の検出方法

3軸NC測定

アフターサービス

一生

名前

フィンコンデンサーダイ

鍵

ベンディングマシン

曲げモード

サーボモーターによる

ストローク設定モデル

サーボモーターによる

輸送パッケージ

木製ケース

仕様

輸出規格

商標

新昌市

起源

中国

生産能力

500セット/月

製品説明

3億個のパンチングを備えた多機能フィンコンデンサーダイベンディングマシン

50mm斜め穴フィンダイス

送り送り：50mm
部品: 図面に示すように、ストロークごとに 19 部品
材質：調質H18

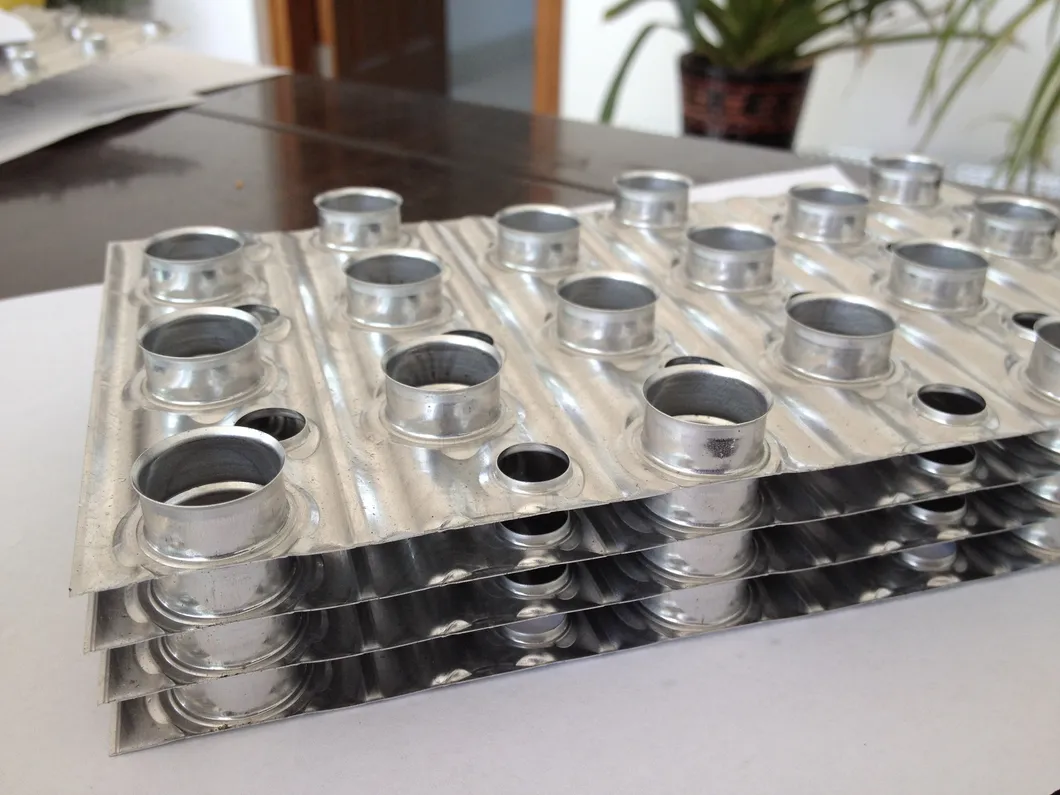

フィンストック厚さ範囲: 0.12~0.18mm
送り：インターナルヒッチフィンガープル式
切断: プレーングラインドインサートブレードを使用したギロチンタイプの切断。
加熱穴ステージ：図面に示すように 1 つのタイプのみ。
標準生産速度: 100 ～ 180 ストローク/分。
すべてのガイドポストには潤滑剤が付いています

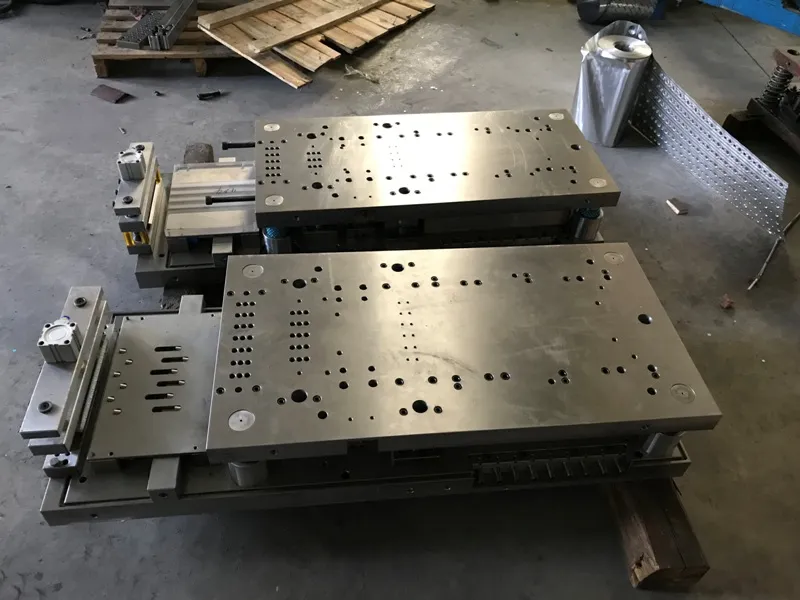

この金型はフォーミングステージ、長穴ピアスステーション、リフレア、加熱ホールステージ、エッジトリム、スリット、フィード、カットオフステーションから構成されています。メインダイでは 4 つのボールケージ、ガイドポスト、ブッシュを使用します。
寿命：3億回のパンチング（300,000,000回）

60mm斜め穴フィンダイス
1. 送り進行: 60mm。
2.部品: 図面が示すように、ストロークごとに 19 部品
3.材質: 焼き戻しH18
4. フィンストックの厚さの範囲: 0.12~0.18mm
5.フィード：内部ヒッチフィンガープルタイプ
6. 切断: プレーングラインドインサートブレードを使用したギロチンタイプの切断。
7. 加熱穴ステージ: 図面が示すように 2 つのタイプ。
8. 標準生産速度: 100-180 ストローク/分
9. すべてのガイドポストには潤滑剤が付いています
10. この金型は、フォーミングステージ、長穴ピアスステーション、リフレア、加熱ホールステージ、エッジトリム、スリット、フィードおよびカットオフステーションで構成されています。メインダイでは 4 つのボールケージ、ガイドポスト、ブッシュを使用します。
11.寿命：3億回のパンチング（300,000,000回）

FIN DIEの材質と標準成分
FIN DIEは日本またはスウェーデンの最高品質の素材を使用して製作しました。次の形式は、FIN DIE で使用される当社の材料の一部を示しています。

	MATERIAL	HARDNESS	COUNTRY
DRAW PLATE	NAK80	HRC40-42	JAPAN
DRAW PUNCH AND DIE	SKD11	HRC60-62	JAPAN
REFLACE PUNCH AND DIE	SKD11	HRC60-62	JAPAN
LOUVER PUNCH AND DIE	ASP30	HRC62-64	SWEDEN
PIERCE PUNCH AND DIE	ASP30	HRC62-64	SWEDEN
SLITTER BLADE	ASP30	HRC62-64	SWEDEN
EDGE TRIM BLADE	ASP30	HRC62-64	SWEDEN
CUT OFF BLADE	ASP30	HRC62-64	SWEDEN

当社のFINラインや機械（ミスミやSMCなど）に使用する部品は、世界最高の標準部品を選択しています。金型納入時に標準部品リスト（サイズ、種類、グレード）をフィンダイの組立図、部品図とともにお渡しします。

保証：
当社は、購入者に対し、材料および製造上の欠陥がないことを 12 か月間保証しますが、当社の機械の不適切な使用または定格能力を超えたことによる損傷や故障は保証されません。

3億個のパンチングを備えた多機能フィンコンデンサーダイベンディングマシン

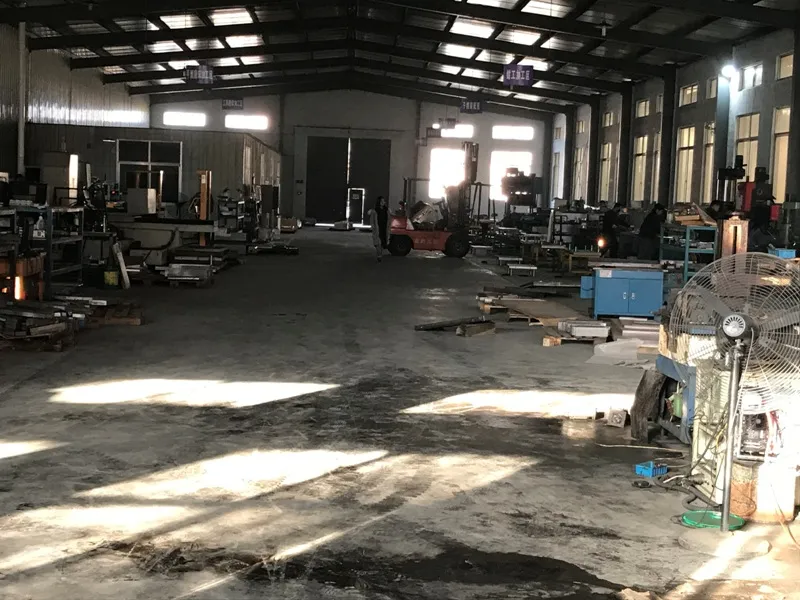

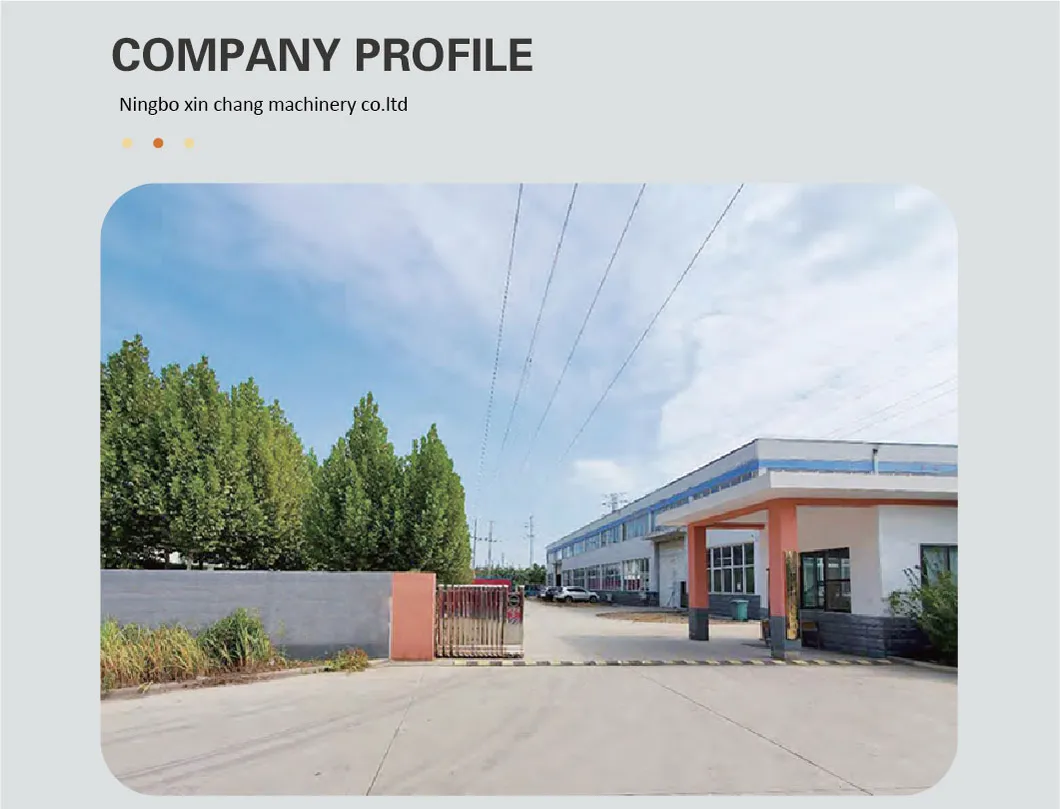

私たち、寧波新昌機械有限公司は、摩擦溶接機、抵抗溶接機、熱交換器装置の専門の設計者および製造業者です。当社の工場は20年以上このラインに属しており、10人以上の機械および電気の上級専門家がおり、合計200人以上のスタッフがおり、当社の機械は中国で有名です。 CCC、ISO9001、CE認証を取得しています。
