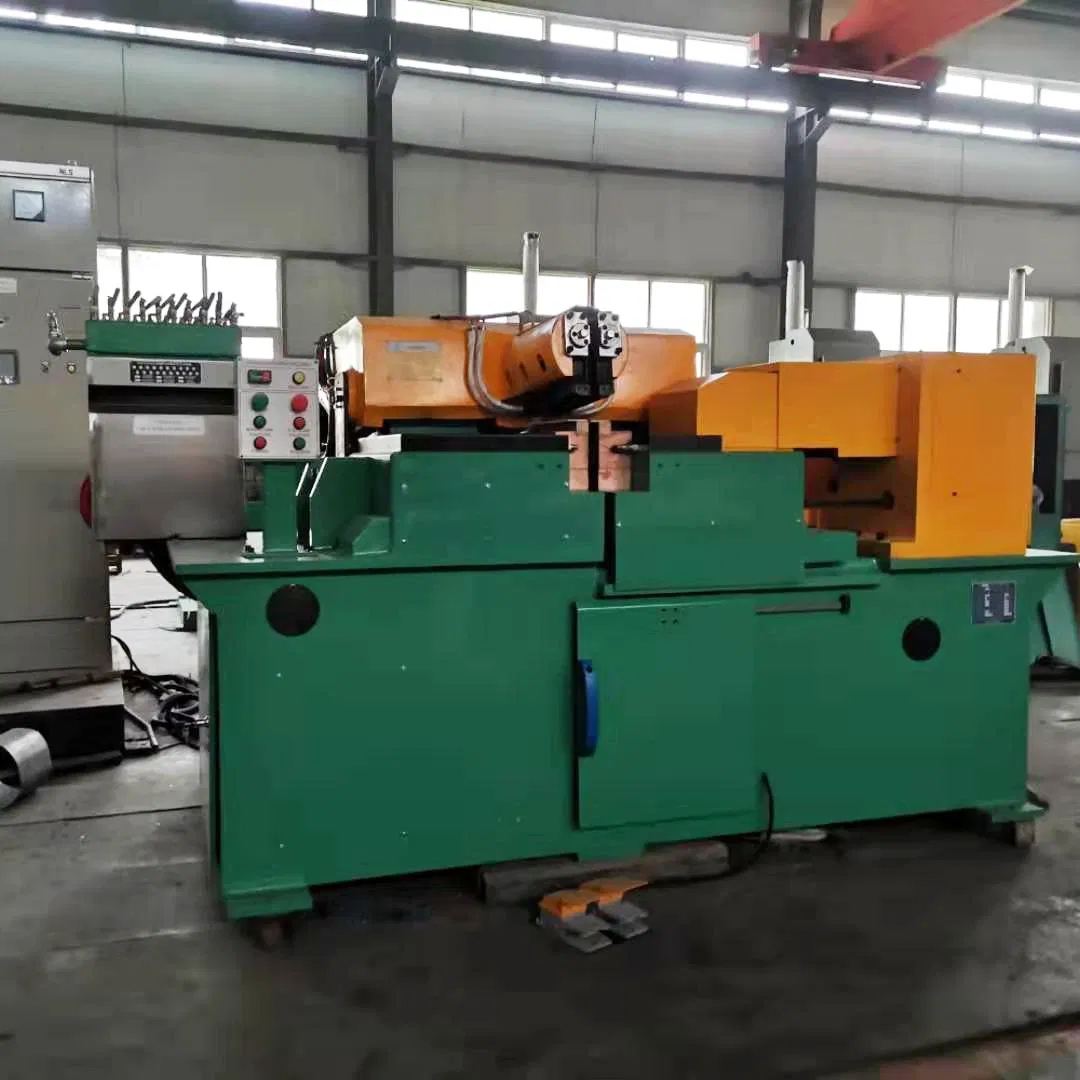

I. 技術的なプロセススキーム: 1.溶接に適合: この自動突合せ溶接機の実際の製品に従って説明しましょう。
2.タイプ：水平構造、上下のジョーアーム、4つの大きな部品は鋳鋼構造でフレーム化されており、PLC制御、油圧クランプ、タッチスクリーン、サーボ電動シリンダー、フラッシュと据え込みを制御するリニアレールガイドが付いています - 自動フラッシュバット溶接機のコア作業メカニズム。
3.フラッシュバット溶接機の主要な操作機能である油圧クランプ、サーボ電動シリンダのフラッシュおよびアプセット。
4.左右のクランプ、圧力は個別に調整可能で、圧力計で表示されます。
5.可動盤と本体はリニアレールで案内されます。
6.主変圧器には温度コントローラーが内蔵されています。
7.脈動と無脈動の2種類の機能。
II.コンポーネントのリスト: 1. PLC 三菱 Fx1n40MP
2. タッチスクリーン台湾 PK70
3. ボタン、Fuji FUN
4.サーボモーターとドライブEura 7.5KW
5. アプセットネジ 台湾製ナット Φ80
6. 減速機 国内 RV130-10
7.油圧ステーション用ピストンポンプ国内31.5MP
8.配電盤キャビネット サイリスタ2000A付き
9.フロントステンレススチールビジュアルタンク。 水温監視の容易さ
10. 油圧システムには、Rexroth (中国) 製の油圧バルブ ブロックが含まれています。
11. 装置はチタンブルーのシュリンクワニスで塗装されています。
12. リニアレールガイド HIWIN HGW55HA
13. 電極はクロムジルコニウム銅製です。
14. 油圧バルブシールのセットが付属します。
15. ジョーが付属しています。クロムメッキされた銅電極のセットが本体に取り付けられています。
UN-400KVA の例として次のマシンパラメータ、 Ⅲ．要件： 購入者は自分で準備する必要があります。
電源変圧器: 1. 普通の変圧器 >= 630KVA; このマシンのみ>=400KVA
主変圧器AB 440Vの二相電源。 >=180 mm 2銅線 距離 <50 m。
三相 4 線 ABCN 440V >=8 mm 2銅線; （ワークショップパワーで十分です）
注1. 溶接割れ率は0.5％未満、微小亀裂率は10％未満です。
2. 購入者が解決できない機器の故障の場合、サプライヤーは 24 時間以内に回答し、実行可能な解決策を模索する必要があります。保証期間後に発生するすべての費用および経費については、当事者間で別途協議し、解決するものとします。
