I. 機器の用途

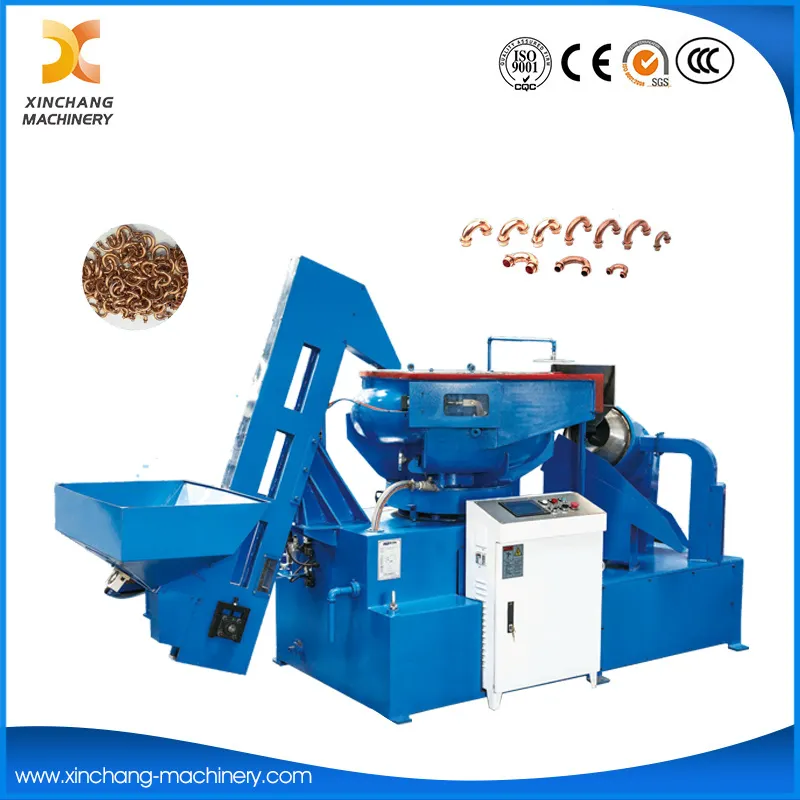

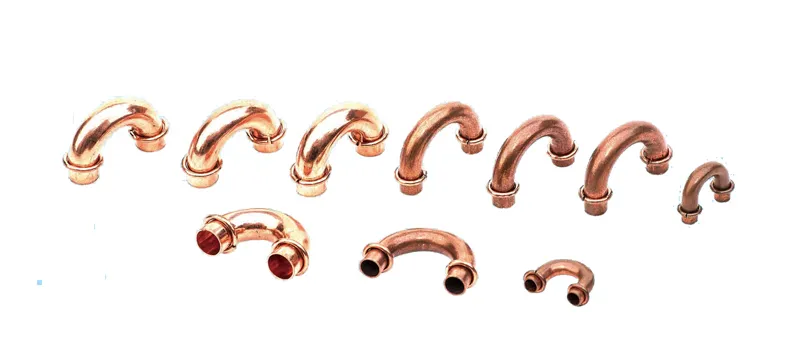

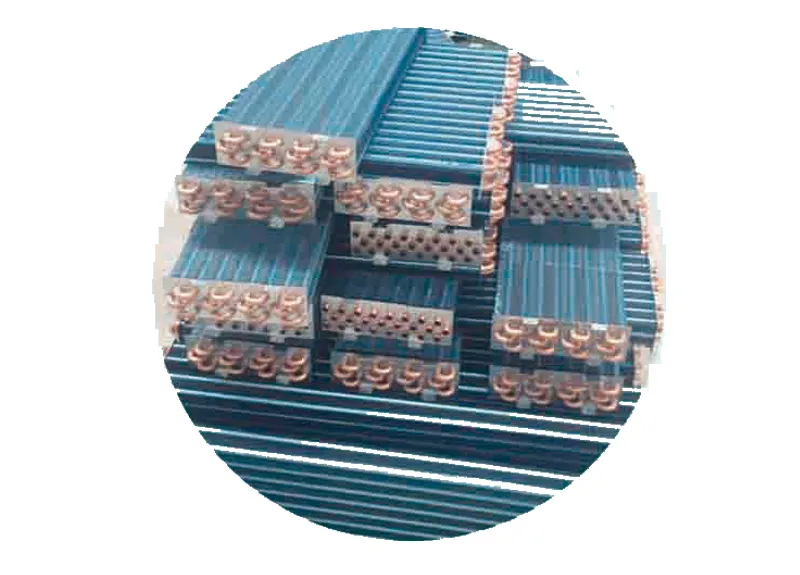

本装置は、熱交換器用の小型U字銅管（以下、小型U字管）を加工するために特注で設計された専用装置です。その中心的な機能は、小さな U チューブのバリ取りと洗浄であり、熱交換器パイプラインの生産ラインの自動リターン ベンディング マシン (自動リターン ベンダーとも呼ばれます) と並んで高精度のサポート ユニットとして機能します。熱交換器の製造プロセスにおいて、小型 U チューブは中核となる熱交換パイプラインです。入口のバリや内壁の不純物は、パイプラインアセンブリのシール性能と熱交換器の熱交換効率に直接影響します。バリがあるとパイプラインと管板の間に過度の隙間が生じ、冷媒漏れが発生する可能性があります。内壁の油汚れ、金属の削りくず、その他の不純物によりパイプラインが詰まり、熱交換性能が低下する可能性があります。したがって、この装置は、専用のリターンベンド洗浄機およびリターンベンド用洗浄機の専門的な処理基準に適合する、精密なバリ取りと徹底的な洗浄を通じて、その後の小型U字チューブの組み立てと熱交換器の安定した動作に重要な品質保証を提供します。エアコン、冷蔵庫、業務用チラーなどの各種熱交換器用小型U字チューブの量産に幅広く対応します。
II.コアプロセスフロー
この装置は完全に自動化された連続運転プロセスを採用しており、プロセス中に手動介入を必要としません。供給から排出までの一貫処理を実現し、生産効率の向上に効果を発揮するとともに、前段のブランク出力用オートリターンベンダーと後段の専用仕上げ装置とのシームレスなドッキングを実現します。具体的なプロセスは次のとおりです。
1. 自動供給: 加工対象の小型 U 字管は、振動供給機構またはコンベア ベルト供給システムを通じて、整然と均一な方法で処理チャネルに供給されます。
2.バリ取り：精密な機械バリ取りまたは高圧水バリ取りプロセス（ユーザーのニーズに応じてカスタマイズ可能）を使用して、小さなU字管の両端のバリを徹底的に洗浄します。
3. きれいな水で洗い流す: 洗浄後、その後の組み立てや熱交換器の性能への悪影響を避けるために、小さな U チューブの表面に残った洗浄剤が徹底的に洗い流されます。
4. 急速乾燥: 洗浄された小型 U チューブは熱風乾燥チャンバーに入り、循環する熱風によってチューブの内側と外側の水分が急速に乾燥されます。
5. 自動排出: 乾燥した小型 U 字管は排出機構を通じて規則正しく排出され、後続の保管リンクや組み立てリンクとの接続が容易になります。
Ⅲ．コア技術パラメータ
量産性と稼働安定性のバランスを考慮した設備パラメータの最適化により、自動折曲げ機の生産テンポと完全に適合し、折返し加工システムのフルラインの効率的な稼働をサポートします。主要な技術パラメータは次のとおりです。
- シングルバッチ洗浄能力: 約 1800 個/バッチ。大規模生産のバッチ処理ニーズに対応し、バッチ切り替え頻度を減らし、全体的な生産効率を向上させることができます。一方、バッチ容量は、ユーザーの実際の生産計画に応じて微調整して、さまざまな容量計画に適応できます。
- 生産効率: 70-90 個/分
- 装置出力: 6.5kw
装備重量：約1400kg
| Cleaning quantity one lot |
about 1800 pcs |
| Efficiency |
70-90 pcs/ min. |
| Machine power |
6.5kw |
| Machine weight |
about 1400kg |
