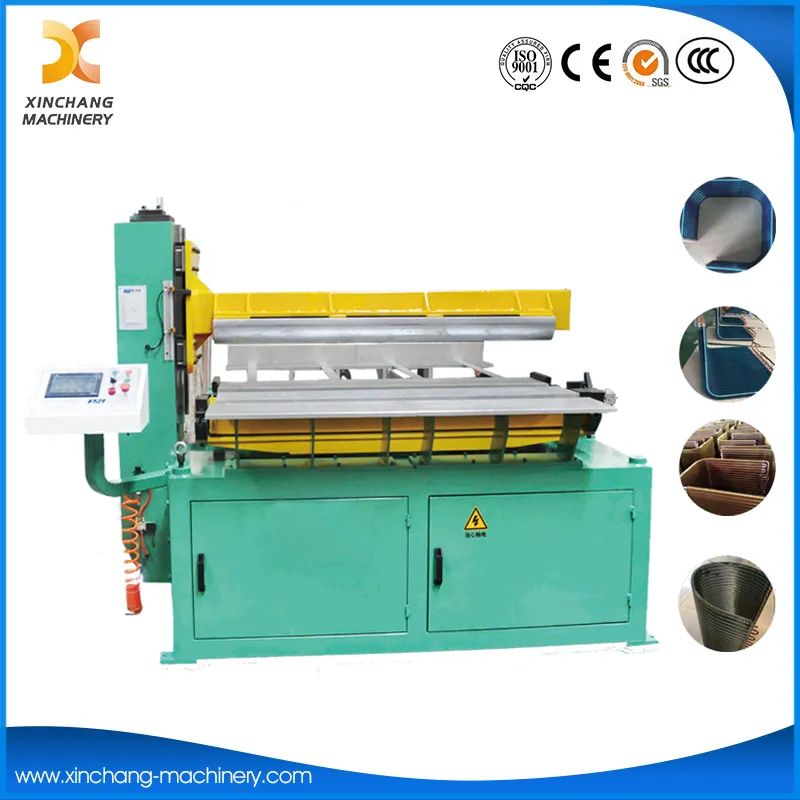

凝縮器熱交換器用途向けのプロフェッショナルコイルベンディングマシン

I. 機器の用途

この装置はエアコンのコンデンサーの加工専用に設計されています。その中心的な機能は、エアコンのコンデンサーを L 字型または U 字型の構造に正確に曲げて、さまざまなエアコン モデルの組み立てスペースと生産プロセスの要件に完全に一致させることです。エアコンの製造工程において、コンデンサーは熱交換の中核部品として、エアコンの内部空間の利用率、熱交換効率、全体の組立精度に直接影響を与えます。この装置は、正確な曲げ加工により、曲げ後のコンデンサーの形状と寸法が正確であることを保証し、その後のエアコン組み立ての滑らかさと安定性を保証する重要な要素となります。家庭用エアコン、業務用エアコン、セントラルエアコンなど、各種空調製品のコンデンサーの大量生産に幅広く対応します。

II.主要な特性と技術的パラメータ

(I) コア機能特性

この装置は完全にコンピュータ化された制御システムを採用しており、高精度の位置決め、スムーズな曲げ、高度な自動化、便利なパラメータ調整などの主要な利点を備えています。また、従来の曲げ装置での過剰な手動介入によって引き起こされるワークピースの損傷の問題を効果的に回避し、生産効率と製品品質を包括的に確保します。

- コンピュータ制御、正確な位置決め。

- 滑らかな曲げ、優れた成形品質。

- 高度な自動化が可能で、大規模生産に適しています。

- 便利なパラメータ調整、効率的な切り替え。

- 統合された操作により、輸送中の損傷を回避します。

(II) 主要な技術パラメータ

- 曲げ層の数: 1 層、2 層、または 3 層のコンデンサーの曲げをサポートします。この装置は、調整可能な層間隔の位置決め機構を介して、さまざまな層数のコンデンサー構造に正確に適応できます。単層の薄型コンデンサーでも多層の厚いコンデンサーでも、コア金型を変更することなく安定した曲げ加工が可能となり、設備の汎用性が向上します。

- 曲げ角度: 0 ～ 105°の範囲で自由に設定でき、パラメータ調整は制御盤を通じて正確に完了します。この角度範囲はエアコンコンデンサーのL字曲げとU字曲げの一般的な角度要件を完全にカバーしており、角度調整精度も高いです。さまざまなエアコンモデルの組み立て要件に応じて微調整が可能で、曲げ角度と設計図面の間の高度な一貫性が保証されます。

・最大コイル幅：800mm、1200mm、1500mmの3仕様をご用意しております。この装置は、ユーザーが製造するコンデンサーのサイズ範囲に柔軟に適応でき、多様な装置構成オプションを提供します。

- 曲げ内側半径 (R): ユーザーの実際の生産ニーズに応じてカスタマイズ可能。コンデンサーのモデルが異なれば、材質や配管レイアウトの違いにより、曲げ内径の要件も異なります。カスタマイズされた金型設計により、装置はさまざまな内径の曲げと成形を正確に実現でき、不適切な半径による配管内の応力集中や曲げ後の配管の詰まりを回避し、コンデンサーの性能と耐用年数を保証します。
