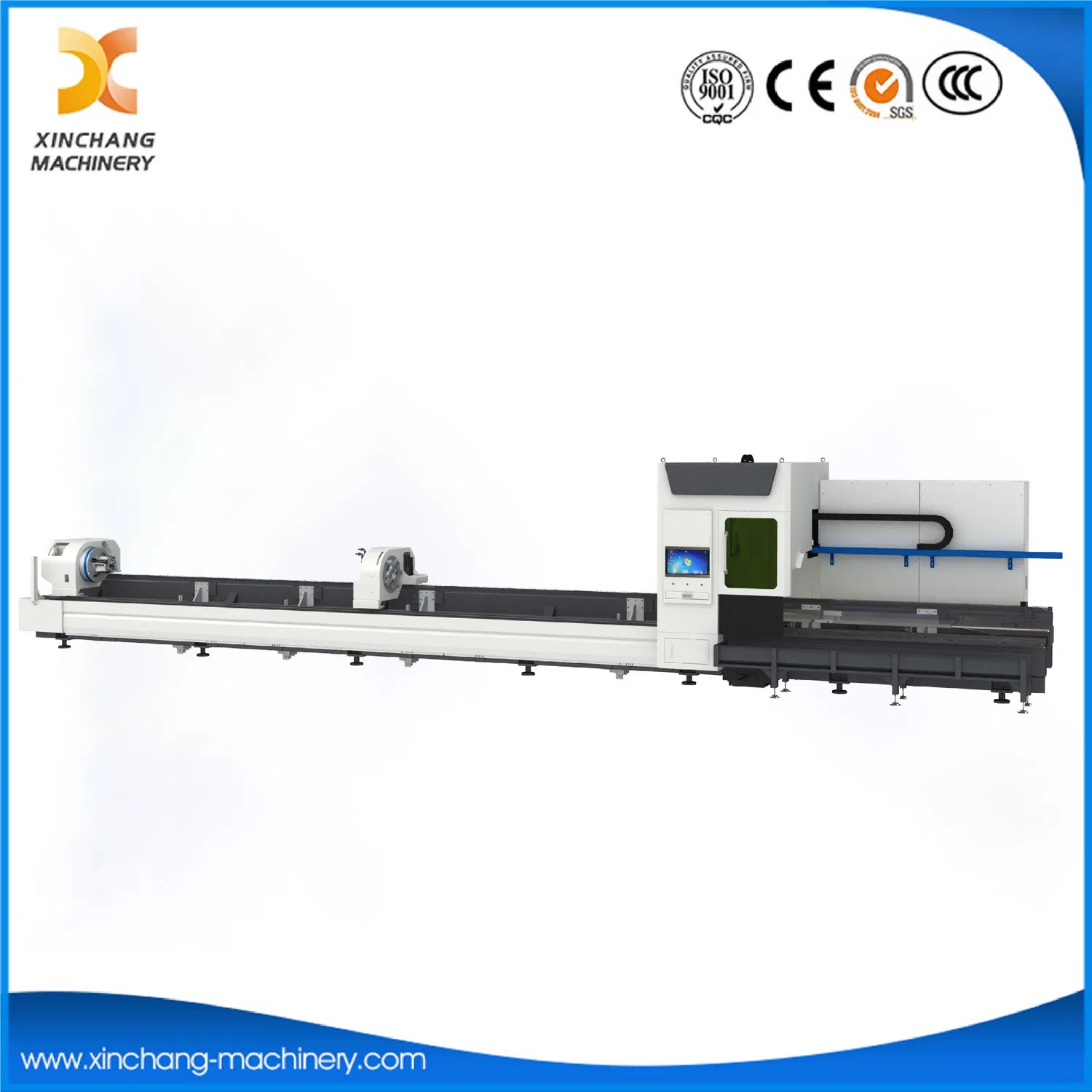

CNC 3 チャック固定レーザーチューブ切断機

CNC 3 チャック固定レーザーチューブ切断機 (BK シリーズ) は、プロのチューブ加工シナリオに合わせて調整された高効率、高精度の自動切断装置です。高度な 3 チャック固定構造、アップグレードされたサーボ制御、環境に優しいレーザー切断技術を統合したこの機械は、機械製造、自動車部品、航空宇宙、建築ハードウェア、パイプラインエンジニアリングなどの業界に広く応用されており、大量バッチ、高精度のチューブ切断ニーズに信頼性が高く、効率的かつインテリジェントなソリューションを提供します。

BKシリーズは、最高移動速度100m/min、チャック回転速度100rpm/minで加工スループットを最適化する設計で、優れた生産効率を誇ります。この高速操作機能により、一体加工サイクルが大幅に短縮され、全体の生産効率が効果的に向上し、企業の大量チューブ加工の緊急ニーズに応えます。

このマシンの核となる利点は、処理品質、効率、操作の利便性を総合的に向上させる 4 つの主要な機能に反映されています。

1. 3 チャックシステムによるゼロテール切断: この機械は、プロ仕様の 3 チャック固定設計を採用しており、これが従来のシングルチャックまたはダブルチャック装置と区別する中心的なハイライトです。 3 つのチャックは同期して動作し、安定したクランプとチューブの正確な位置決めを実現し、高速切断中に位置ずれを防ぎます。さらに重要なのは、このシステムは、チューブの素材を最大限に活用できるゼロテール切断を実現し、従来の切断機で発生しがちなチューブのテーリングの無駄を排除します。これにより、企業の材料コストが削減されるだけでなく、原材料の利用率も向上し、省エネとコスト最適化の概念に適合します。

2. アップグレードされたロードおよびアンロード用のサーボサポート：ロードおよびアンロード用のアップグレードされた高精度サーボ制御システムを搭載し、機械はより安定した、より速く、正確なマテリアルハンドリングを実現します。通常のサーボシステムと比較して、アップグレードされたバージョンは応答速度と位置決め精度が高く、ロードおよびアンロード中のチューブの衝突、変形、または位置のずれを効果的に回避できます。また、ロードとアンロードの補助時間が短縮され、全体的な処理効率がさらに向上するとともに、手作業による介入や操作ミスが減り、処理品質の一貫性が確保されます。

3. チューブ全体のロードとアンロード: この機械はチューブ全体のロードとアンロードをサポートしており、大バッチおよび長いチューブの処理ニーズに合わせて特別に設計されています。チューブ全長の自動ローディングと切断完成品の自動アンローディングを実現し、ローディング、カット、アンローディングをシームレスに実現します。この設計により、オペレーターの労働力が大幅に軽減され、重いチューブの手作業が回避され、労働災害のリスクが軽減され、同時に生産ラインの継続性が確保されるため、連続的な大量生産シナリオに適しており、生産スループットが効果的に向上します。

4.環境に優しい切断：高度なレーザー切断技術を採用し、加工中に騒音、粉塵、有害なガスを発生させることなく、環境に優しい切断を実現します。粉塵や騒音公害が多く発生する従来の切断方法とは異なり、この機械の切断プロセスはクリーンで環境に優しいため、作業場の作業環境を保護するだけでなく、オペレータの身体の健康も保護します。最新の産業環境保護基準に準拠しており、企業がグリーン生産を達成するのに役立ち、企業の環境保護イメージを高めます。

さらに、BK シリーズ CNC 3 チャック固定レーザー管切断機は、高品質のコアコンポーネントと安定したレーザー伝送システムを備えた堅牢な構造設計を備えており、長期の連続作業でも安定した動作を保証し、故障率が低く、メンテナンスが簡単です。 CNC 制御システムはシンプルかつ直感的で、明確なパラメータ設定とリアルタイムの動作監視を備えているため、オペレータは操作スキルをすぐに習得できます。丸管、角管、異形管など材質や仕様の異なる管でも、バリのない滑らかな刃先で高精度な切断を実現し、現代の管加工の高い基準を十分に満たします。

Model	FCT7025BK-Q1	FCT7028BK-Q1	FCT9028BK-Q1
Power	3000w-6000w
Processing Range	φ12-245mm	φ12-280mm	φ12-280mm
Positioning Accuracy	±0.03mm/m	±0.03mm/m	±0.03mm/m
Repositioning Accuracy	±0.05mm	±0.05mm	±0.05mm
Max.no-load Running Speed	100m/min	100m/min	100m/min
Max Idle Speed	100r/min	100r/min	100r/min
Tube Weight	260kg	350kg	350kg

サンプル写真:
