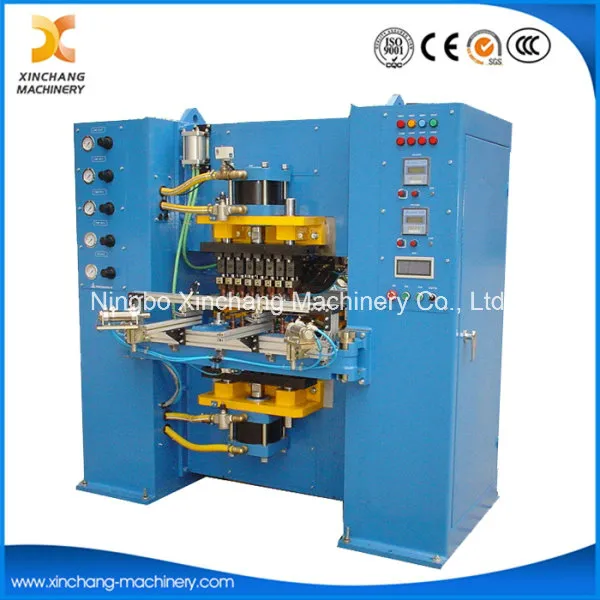

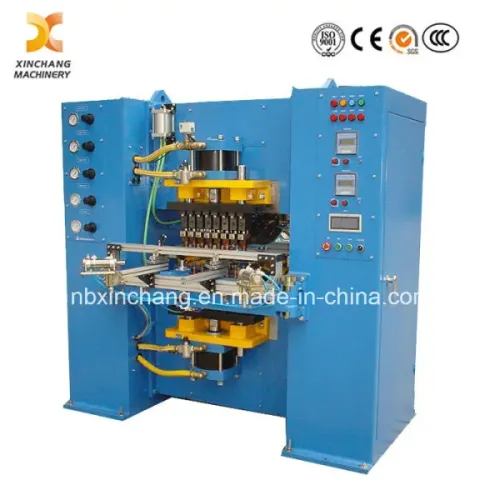

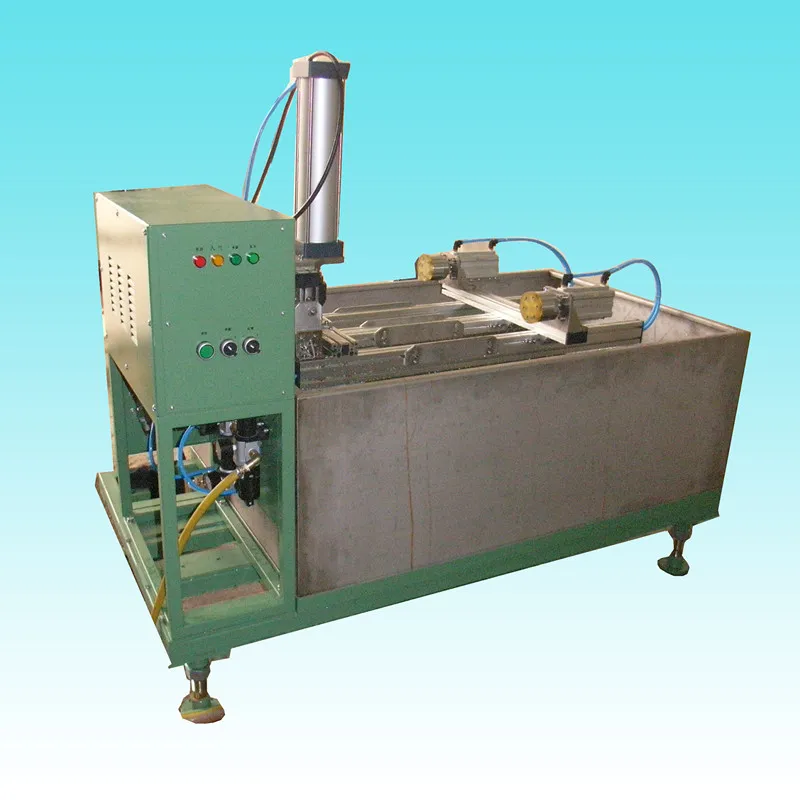

マルチヘッド自動オイル封入ヒーター円形溶接機
主な機能
オイル入りヒーター用マルチスポット溶接機は、特殊な抵抗スポット溶接機として、オイル入りヒーターの溶接専用に設計されており、信頼性が高く、効率的かつコスト効率の高い溶接性能を備えています。マイコン制御を採用し、位相スイッチにはシリコン制御整流器（SCR）を採用し、高性能部品を選定することで安定した溶接品質を実現しています。一方、過熱、空気圧、水圧、操作エラー、その他の障害に対する総合的な保護および警告機能が装備されており、安全な操作を保証します。
自動溶接機の作業効率と安定性の利点を統合したオイルヒータ用マルチスポット溶接機は、機械ユニット、空圧ユニット、水冷ユニット、電気ユニットの4つのコアユニットで構成されています。

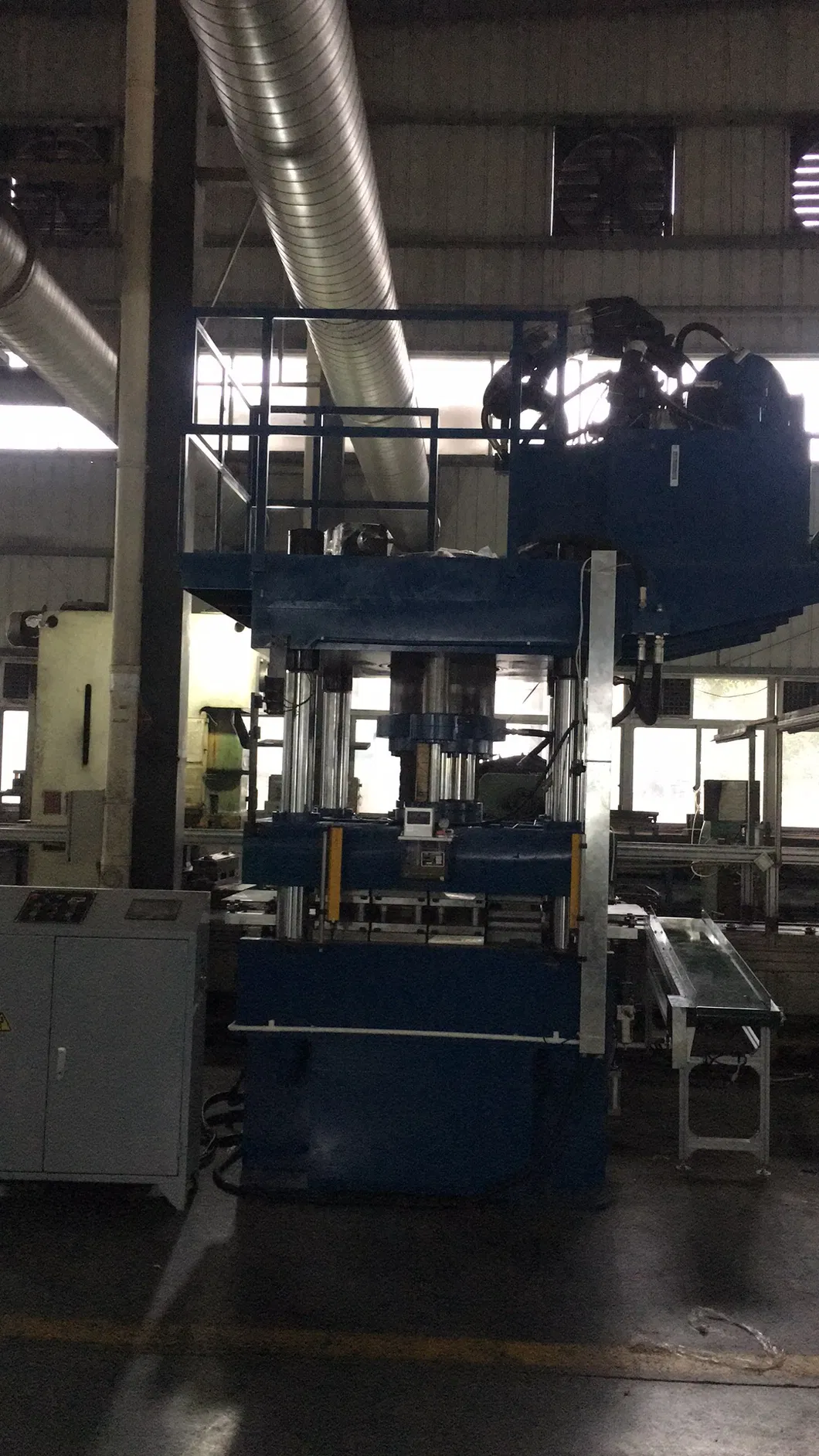

メカユニットは装置の本体であり、メインフレーム、上下の溶接ヘッド、駆動部品、ワーク整列部品、荷降ろしラック、変圧器などから構成され、スポット溶接機の安定稼働の基盤となります。
空圧ユニットは、機器の動作のための空気供給システムであり、空圧FRL、圧力調整器、圧力スイッチ、電磁弁、流量制限弁、マフラー、作動シリンダー、ガスタンクなどのコンポーネントで構成されます。その主な機能は、装置内の各作動シリンダーの動きを駆動し、溶接プロセス中のスムーズで正確な動作を保証することです。
水冷システムは溶接および作業プロセスの冷却を保証し、SCR、溶接変圧器、溶接ヘッドを冷却して過熱を防ぎ、コンポーネントの耐用年数を延ばします。これには主に、水圧スイッチ、配水管、水フィルター、分水器、水流表示およびその他のコンポーネントが含まれます。
電気ユニットは、制御キャビネット、電気部品、溶接変圧器、その他のコンポーネントを含む機器の電気コアです。主に機器の電源供給、検出、制御、溶接を実現します。装置の指令センターとして、制御ユニットは PLC、タッチ スクリーン、サーボ ドライブ、溶接コントローラー、その他の主要コンポーネントで構成され、溶接プロセス全体の正確な制御を保証します。
主な型式と仕様
| NO. |
Model Name |
Material (Thickness: 0.55mm) |
Dimensions/L*W*T (mm) |
Weight/kg |
Option (Tick "√") |
| |
Oil filled heater |
Cold-rolled sheet SPCE |
590*145*40.3 (at the oil pocket) |
0.815 |
√ |
フィン長さ(A) 330～600mm
凸穴距離(D) > 150mm
フィン幅 (B) < 160mm
溶接可能板厚(G) 0.3～0.8mm
フィン高さ (A) < 45mm
スポット距離(S):35～50mm
列間隔(J)：ワーク幅の範囲内で調整可能、溶接可能列：1～4列
ナゲット径(H)：Φ±0.5mm
1回溶接スポット数：8スポット×1列＝8スポット
合格率(%): ≥99 (個数で計算)
機器の技術的パラメータ- 名前: オイル充填ヒーター用マルチスポット溶接機
- モデル: 非標準
- 定格入力電圧(V)：380V±15% 三相
- 定格容量 (KVA): ≤128
- デューティサイクル (%): 50
- 二次無負荷電圧(V):3.85
- 二次最大値溶接電流(KA):8
- 最大。溶接速度（秒）：≦4秒/フィン（スポット溶接4列、0.6mm+0.6mm、低炭素鋼冷延鋼板を基準、鋼材はEN10130スタンピング鋼板U Stグレード（またはGB/T222規格以上、炭素含有量：0.05～0.12％）に準拠）
- 補助時間(S): ≤2秒
- 溶接機の許容基準: 溶接スポットの直径は 3.5 ～ 5.0 mm 以内、溶接スポットの深さは < 0.06 mm、溶接スポットのバリ ≤ 0.1 mm。
- 有効電極ストローク(mm):20
12.最大。電極圧力（N）（0.6Mpa）：≧2,000（シングル溶接ヘッド）
13. 必要エア圧力(Mpa)：0.5～0.6(減圧弁、不足電圧警報停止有効時)
14. コントローラー: 中国語表示、定電流制御/グリッド電圧補償調整;系統電圧・溶接電流表示有効、過電流警報停止有効（変動幅を設定、入力値が設定値を超えると警報停止）。 16セットのパラメータが保存され、選択により対応する溶接プログラムを直接実行し、電流はゆっくりと上昇し、3つの溶接電流を制御します。複数のパルス設定。溶接点、溶接片の計算。溶接スポット、ピースの設定、計算中の自動シャットダウン、メンテナンスなどの機能の有効化、ユーザー権限の階層管理
15. 冷却水
必要水量（L/min）：60～80（各水路に流量計と流量警報停止装置を装備）
必要水圧（Mpa）：0.15～0.3（出水口に圧力表示、温度表示あり、警報停止機能あり）
16.二次回路の合計抵抗（μΩ）：≤60
構成：
| NO. |
Name |
Brand/Place of Origin |
Remark |
| 1 |
Main cylinder, 2 sets |
SMC |
|
| 2 |
Pneumatic components |
SMC |
|
| 3 |
Solenoid valve |
SMC |
|
| 4 |
PLC/Touchscreen |
Mitsubishi |
|
| 5 |
Controller, 2 sets |
Non-standard independent development |
Simple upgrading available |
| 6 |
Transformer, 4 sets |
Epoxy resin package |
|
| 7 |
Proximity switch |
Omron, Autonics |
|
| 8 |
Press button switch |
Omron, Autonics |
|
| 9 |
Servo motor |
Panasonic, Mitsubishi |
|
| 10 |
Bearing |
THK, NSK |
|
