無霜蒸発器用自動フィン挿入・チューブエキスパンド装置

最小注文数:1 Piece/Pieces

製品の属性
供給能力と追加情報
梱包と配送

製品の属性

Power Source: Hydraulic Pressure

特徴: オートメーション

認証: CCC, ISO9001

保証: 12か月

カスタマイズ: カスタマイズ

Advantage: Automatic and High Speed

調子: 新しい

Bending Mode: by Servo Motors

Stroke Setting Model: by Servo Motors

Pitch Of Holes: 38.1 mm

Pitch Of Rows: 22 mm

Transport Package: Wooden Case

Trademark: xinchang

Origin: China

生産能力: 20 Set/Month

カスタマイズ: Available

Type: Hydraulic Machine

Forging Forming Method: Mold Forging

輸送費: Contact the supplier about freight and estimated delivery time.

供給能力と追加情報

についてのサポート: 20 Set/Month

梱包と配送

販売単位:

Piece/Pieces



フロスト蒸発器なしのための自動フィンの挿入とチューブ拡張マシン1



無霜蒸発器用自動フィン挿入・チューブエキスパンド装置

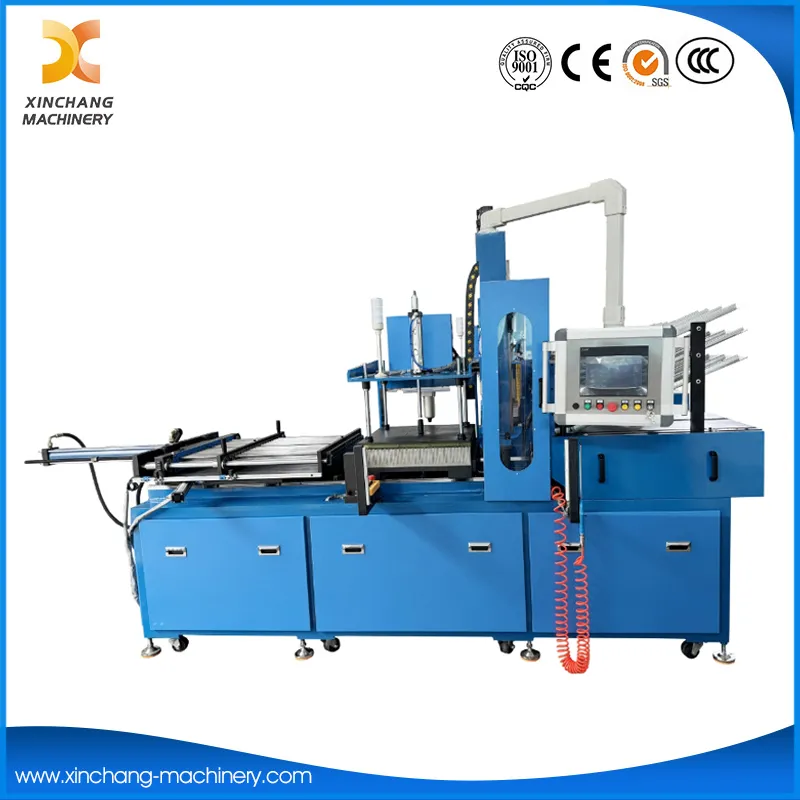

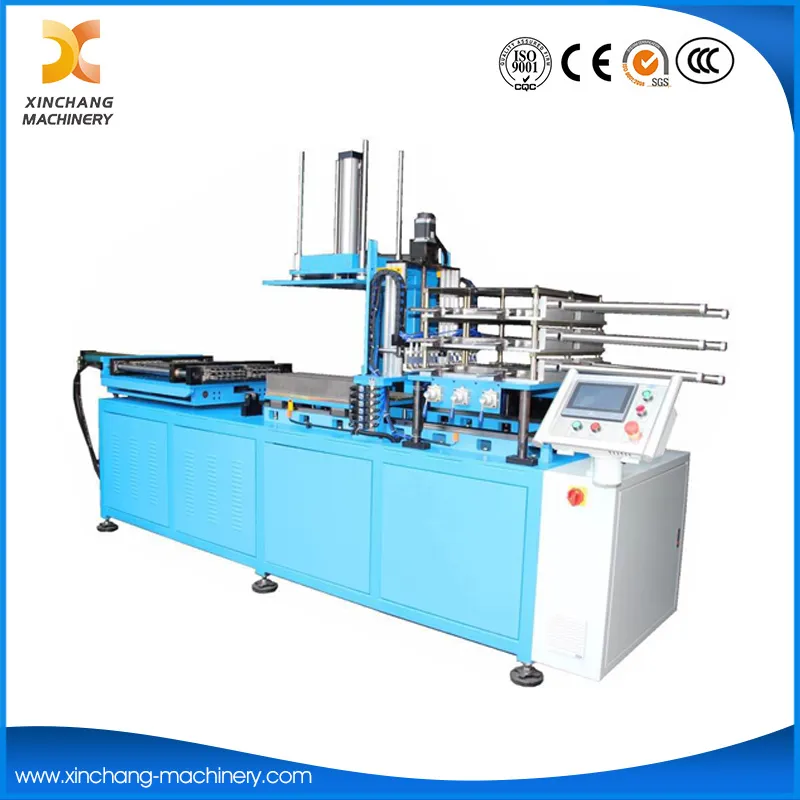

自動フィン挿入およびチューブ拡張機は、現代の冷蔵庫の中核コンポーネントである無霜蒸発器の熱交換器の製造専用に調整された特殊な自動装置です。精密な機械伝達、インテリジェントな制御、効率的な処理技術を統合し、冷蔵庫の熱交換器製造に信頼性の高い高効率のソリューションを提供し、生産品質とスループットを効果的に向上させます。

無霜蒸発器生産ラインの主要な機器として、その中心的な用途は冷蔵庫用の高性能熱交換器の製造です。この機械で加工される熱交換器は冷蔵庫の冷却効率、省エネ性能、寿命に直接影響するため、高品質で効率的な生産を追求する冷蔵庫メーカーにとって欠かせない基幹装置です。

この機械は完全に自動化された操作プロセスを採用しており、手作業による介入や操作ミスを大幅に削減し、生産効率を大幅に向上させます。フィン挿入リンクには、高精度サーボモーターと安定した吸盤装置が装備されています。サーボモーターは正確な位置決めとスムーズな動作を保証し、吸盤はフィンを安定して吸着、選択し、指定された位置に自動挿入することができ、手動の送りや位置合わせを必要とせずに連続的かつ自動でフィンを挿入することができます。

フィンを挿入すると油圧パンチ装置が作動します。均一かつ安定した圧力でアルミパイプとフィンを密着させ、隙間をなくします。この緊密な嵌合により、熱交換器の構造的安定性が高まるだけでなく、熱伝達効率も最大化され、冷蔵庫の動作中に熱交換器が迅速に熱を伝導して交換できるようになり、ノーフロスト蒸発器の冷却効果がさらに向上し、冷蔵庫のエネルギー消費が削減されます。

この機械は、高度な自動化、正確な処理、効率的なパフォーマンスにより、従来の手動または半自動のフィン挿入およびチューブ拡張プロセスの低効率、低い一貫性、および高い労働力の問題点を効果的に解決します。操作が簡単で、安定した性能と低い故障率を備え、さまざまな仕様の冷蔵庫用熱交換器の量産ニーズに適応できるため、企業が生産プロセスを最適化し、コストを削減し、市場競争力を強化するのに役立ちます。

主な技術パラメータ:

Sheet-punching capacity	100mm~600 mm
Aluminum pipe diameter	Ф8mm
Number of exchanger rows	2 rows (sheet width 50mm, 60mm)/3 rows (sheet width 75mm)
Number of holes on each row	10
Pitch of holes	38.1 mm
Pitch of rows	22 mm
Sheet-punching method	hydraulic sheet-punching
Sheet-punching speed	400MM/S, return stroke 400MM/S
Oil pump model	VPVC-F40-A2-02
Oil pump motor	5HP 4P
Control power supply	24V
Hydraulic system pressure	5~7mpa
Air source pressure	0.5~0.7mpa (in order to ensure steady pressure, the equipment is equipped with independent supercharging system)
Operating speed	≈1-2s/sheet (excluding sheet feeding)
Dimensions	10,000mm(length) ×1,200mm(width) ×1,500mm (height)
Total weight	≈1.5 tons(t)
Fins width	50mm; 60mm; 75mm (can be processed in the same equipment).
