Ningbo Xin Chang Machinery Co.,Ltd
ブランド: 新昌市
使用法: Pipe
Voltage : 380 or Customized
Automatic Grade : Automatic
Certification : CCC, ISO9001, CE
保証: 12か月
Customized: Customized
調子: 新しい
Cutting Length: D≥120mm
Air Pressure: 0.5-0.7MPa
Tube Cutting Number: 2 PCS
Wall Thickness: 02-0.8mm
Transport Package: Wooden Case
Specification: pipe cutting machine
Trademark: xinchang
Origin: Ningbo
HSコード: 84622110
生産能力: 100 Set/ Year
カスタマイズ: Available
After-sales Service : Life Long
Type: Tube Cutting Machine
についてのサポート: 100 Set/ Year

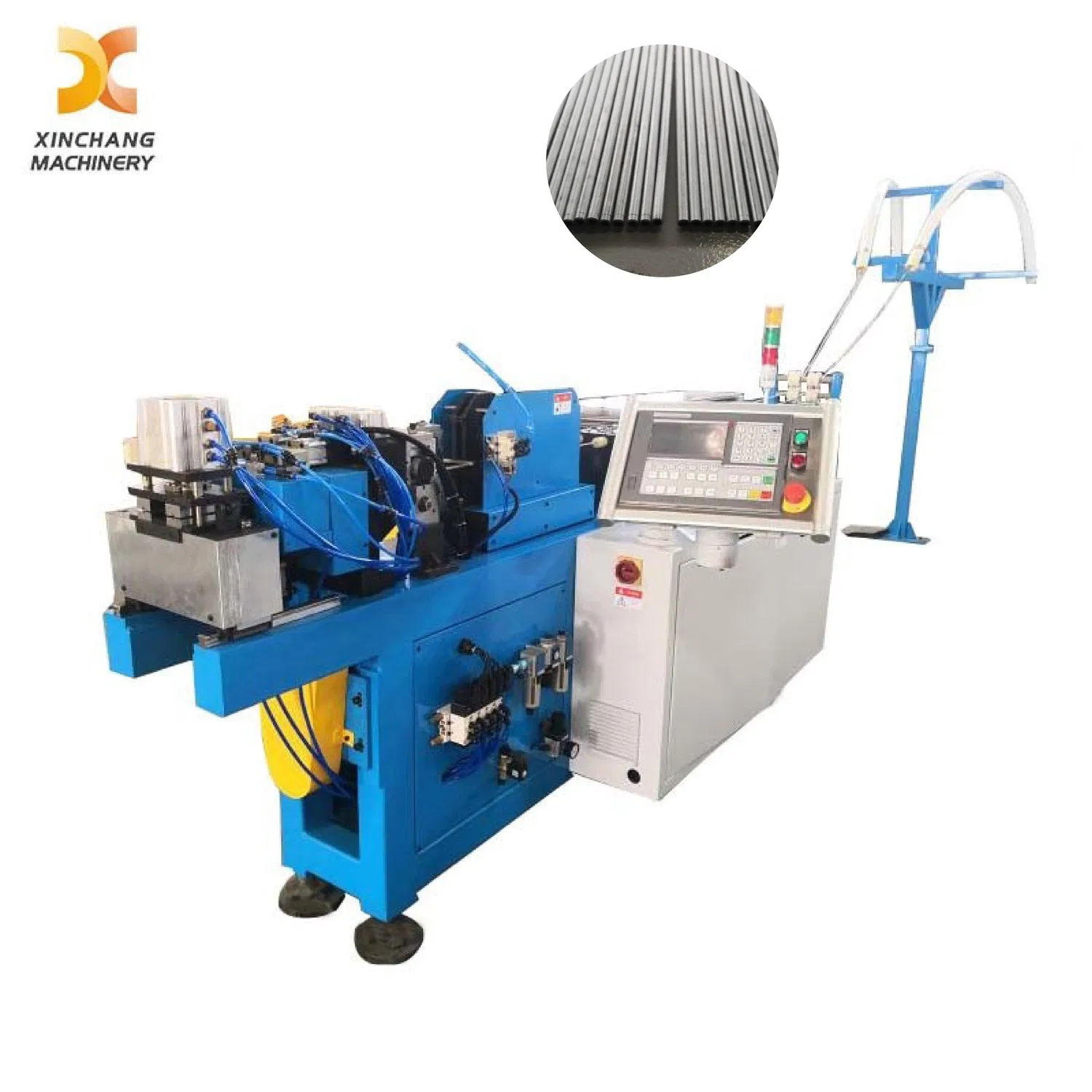

この CNC 2 ヘッドパイプ矯正および切断機は、複数のステップの処理を 1 つのコンパクトなユニットに統合し、精密な管状材料加工のための効率的な自動化ソリューションとして機能します。チューブチップレス切断構成を備えたこの装置は、生のパイプの巻き戻し、正確な矯正、固定長のチップレス切断を含む完全な作業フローをカバーし、従来の切断手順で発生する金属スクラップを効果的に排除して、原材料の利用率を高めます。

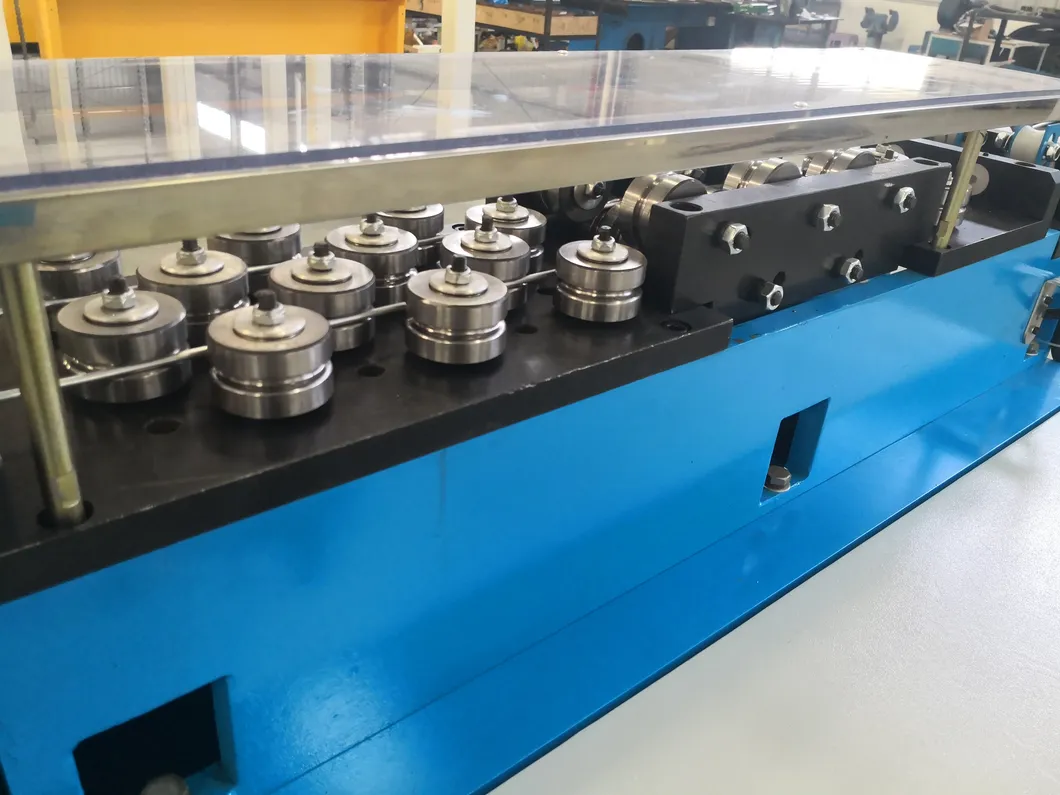

成熟したキャリブレーション構造で構築された組み込み式パイプ矯正装置は、安定した矯正精度を実現し、切断前にコイル状の生パイプの曲げ変形を修正します。分散したスタンドアロンの処理装置とは区別され、個別の生産ステップを統合する統合チューブ処理装置としての資格を備えています。この機械は、エアコンの配管、給湯器のパイプライン部品、および関連する冷凍配管付属品に使用される銅およびアルミニウムのパイプに幅広く適合しており、デュアルヘッド CNC 制御を利用して加工精度を安定させ、中間の手動移送リンクを削減し、中小規模のバッチチューブ加工の連続生産効率を高めます。
主なパラメータ
| Item | Parameter and specifications | Note | |

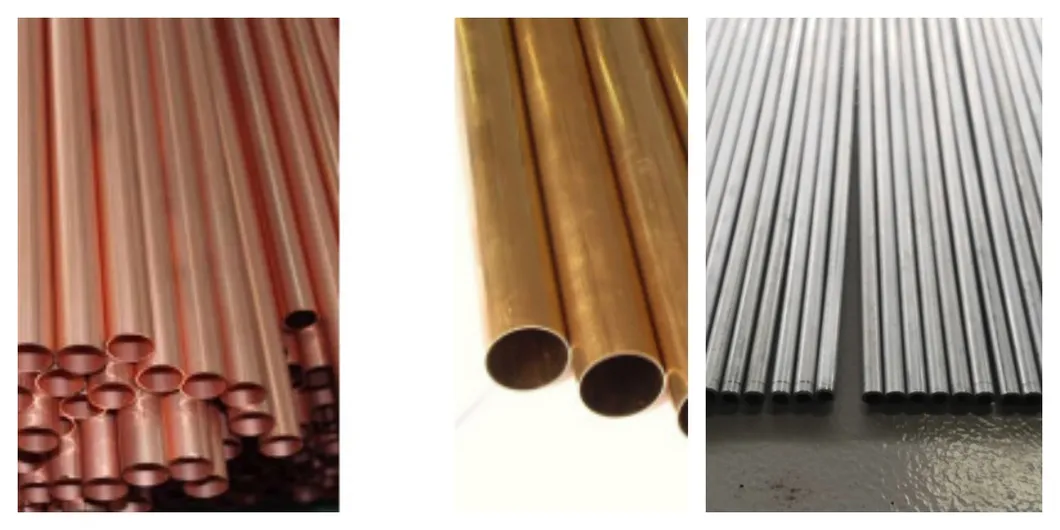

| Processing materials | Material | Soft state, semi-hard, copper tube ,Al tube and steel tube | Or equivalent standard products |
| pipe outside diameter and wall thickness | Ф1.8~Ф20,Wall thickness0.2~0.8mm | customized at needs | |
| Coil dimensions | Ф900-1100 | ||
| Processing capacity | Tube Cutting Number | 2 pcs | |
| Cutting length | Min: 120 mm , Max: unlimited. | No pretensioning if <100 | |
| Feeding Stroke | Continuous feed, unlimited length | ||
| Productivity | 6 times /min(L=1000) | ||
| Precision | Repeat length error | L≤1000 mm≤0.3mm L≥1000 mm ≤0.6mm | |
| The necking rate of inner diameter | f < 20% (Original inside diameter - after-cutting internal diameter) / wall thickness | ||
| Flatness | ≤0.5mm (L=1000) | ||
| Surface | No significant pull, draw, crushed marks/scratch; No burrs | ||
| Environment | Power supply | 3 phase 4 wire 380V \ 50Hz \ 1Kw | Isolation transformer |
| Air pressure | 0. | ||
| CNC or PLC | ICM CNC or Mitsubishi PLC |
| Frequency converter | Mitsubishi |
| Touch screen(HMI) | Mitsubishi |
| Encoder | Nemicon |
| Solenoid | AirTac |
| Proximity switch and sensor | Autonics |
| Low-volt electric parts | Siemens or IDEC |
| Relay | IDEC |
| Lead screw | TBI or NSK |
| Guide rail | THK |
