Ningbo Xin Chang Machinery Co.,Ltd
ブランド: 新昌市
Automatic Grade : Automatic
Certification : CCC, ISO9001, CE
保証: 12か月
Customized: Customized
調子: 新しい
Item: Pipe Traightening and Cutting Machine
Coil Dimensions: Ф900-1100
Cutting Length: ≥120mm
Transport Package: Wooden Case
Specification: pipe cutting machine
Trademark: xinchang
Origin: Ningbo
HSコード: 84622110
生産能力: 100 Set/ Year
カスタマイズ: Available
After-sales Service : Good After-Sales Service
使用法: Pipe
についてのサポート: 100 Set/ Year

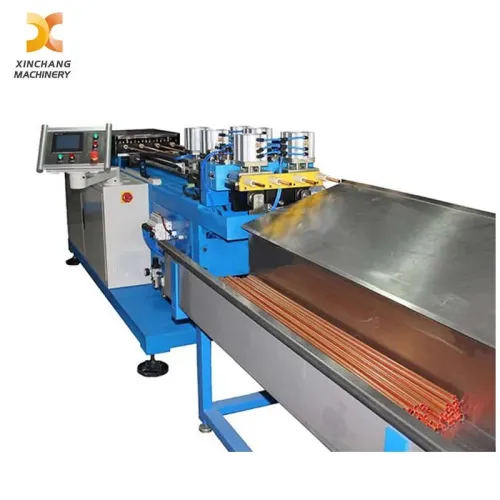

この 2+2 タイプ CNC パイプ矯正および切断機は、金属管状ワークピースの効率的な自動加工ソリューションとして機能し、複数のコア生産手順を 1 つのコンパクトなユニットに統合します。この装置は精密な数値制御構成を備えており、単一の連続ワークフローで巻き戻し、矯正、固定長チップレス切断をカバーし、別個の装置間の中間処理を排除します。成熟した一体型管加工機として、切りくずが発生する従来の切断モードを廃止し、バリのない滑らかな管端面と安定した仕上がり寸法精度を実現します。

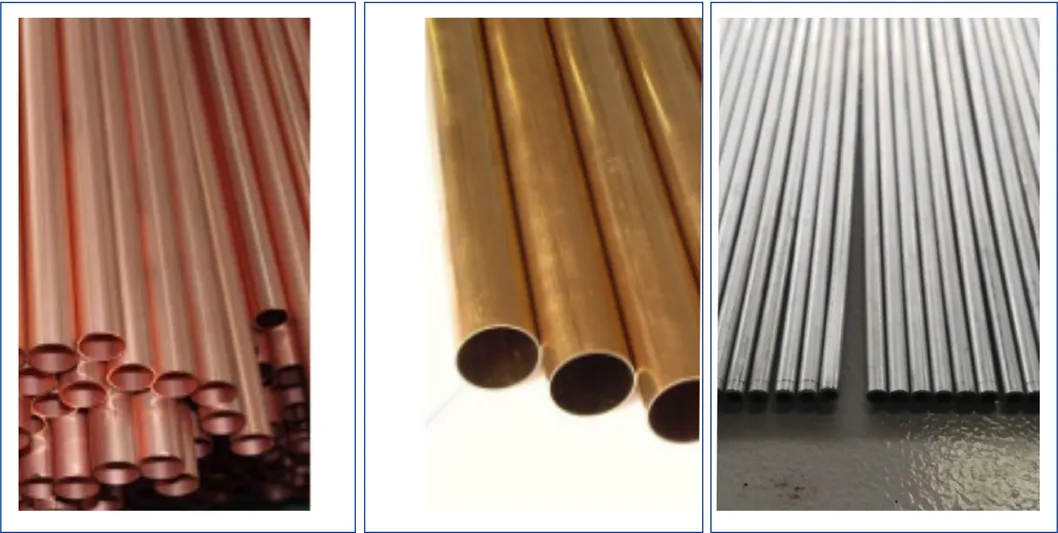

成熟したパイプストレートナーの設計コンセプトから導き出された洗練された校正構造で構築されたこのユニットは、生のパイプのコイリング中に発生する曲げ変形を効果的に補正し、切断前に一貫した真直度を確保します。エアコンや給湯器の製造用の銅およびアルミニウムのパイプと幅広く適合し、作業場のレイアウトを簡素化し、労働投入と材料の無駄を削減し、中規模から大規模のパイプ加工メーカーにとって好ましい自動機械加工オプションとなっています。
1、主なパラメータ
| Item | Parameter and specifications | Note | |
| Processing materials | Material | Soft state, semi-hard, copper tube ,Al tube and steel tube | Or equivalent standard products |
| pipe outside diameter and wall thickness | Ф1.8~Ф20,Wall thickness0.2~1mm | customized at needs | |
| Coil dimensions | Ф900-1100 | ||
| Processing capacity | Tube Cutting Number | 2+2 pcs (2 different tube diameters) | |
| Cutting length | Min: 120 mm , Max: unlimited. | No pretensioning if <100 | |
| Feeding Stroke | Continuous feed, unlimited length | ||
| Productivity | 8 times /min(L=1000) | ||
| Precision | Repeat length error | L≤1000 mm≤0.3mm L≥1000 mm ≤0.6mm | |
| The necking rate of inner diameter | f < 20% (Original inside diameter - after-cutting internal diameter) / wall thickness | ||
| Flatness | ≤0.5mm (L=1000) | ||
| Surface | No significant pull, draw, crushed marks/scratch; No burrs | ||
| Environment | Power supply | 3 phase 4 wire 380V \ 50Hz \ 3Kw | Isolation transformer |
| Air pressure | 0.5--0.7MPa | ||
| CNC or PLC | ICM CNC or Mitsubishi PLC |
| Frequency converter | Mitsubishi |
| Touch screen(HMI) | Mitsubishi |
| Encoder | Nemicon |
| Solenoid | AirTac |
| Proximity switch and sensor | Autonics |
| Low-volt electric parts | Siemens or IDEC |
| Relay | IDEC |
| Lead screw | TBI or NSK |
| Guide rail | THK |
