Ningbo Xin Chang Machinery Co.,Ltd
ブランド: 新昌市
Forging Forming Method: Mold Forging
Power Source: Hydraulic Pressure
特徴: オートメーション
認証: CCC, ISO9001
保証: 12か月
カスタマイズ: カスタマイズ
Advantage: Automatic and High Speed
調子: 新しい
Pipe Diameter: 8mm
Power Supply: 24V
Transport Package: Wooden Case
Specification: According to the Machine Model
Trademark: xinchang
Origin: China
生産能力: 20 Set/Month
カスタマイズ: Available
After-sales Service: Good After-Sales Service
Type: Hydraulic Machine
についてのサポート: 20 Set/Month
応用：

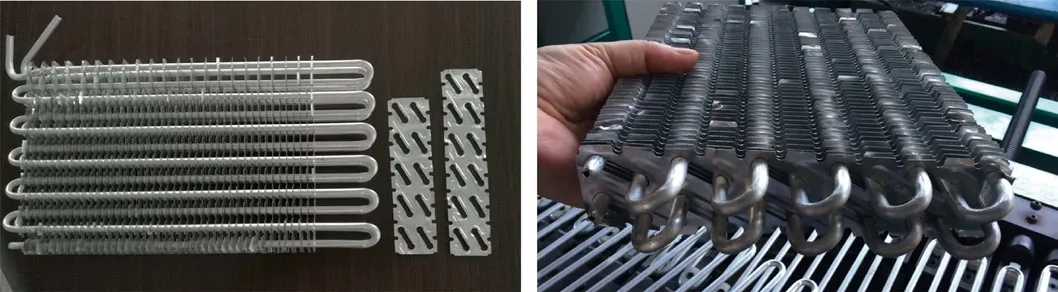

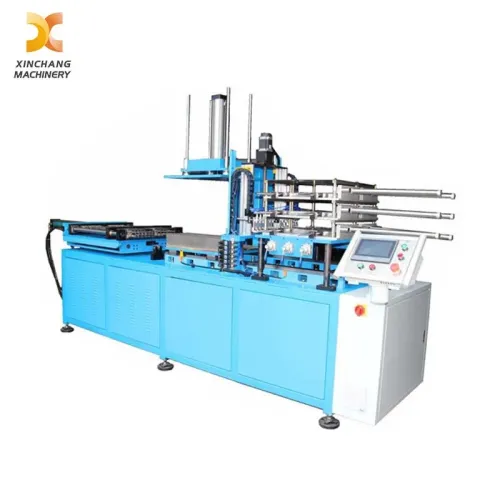

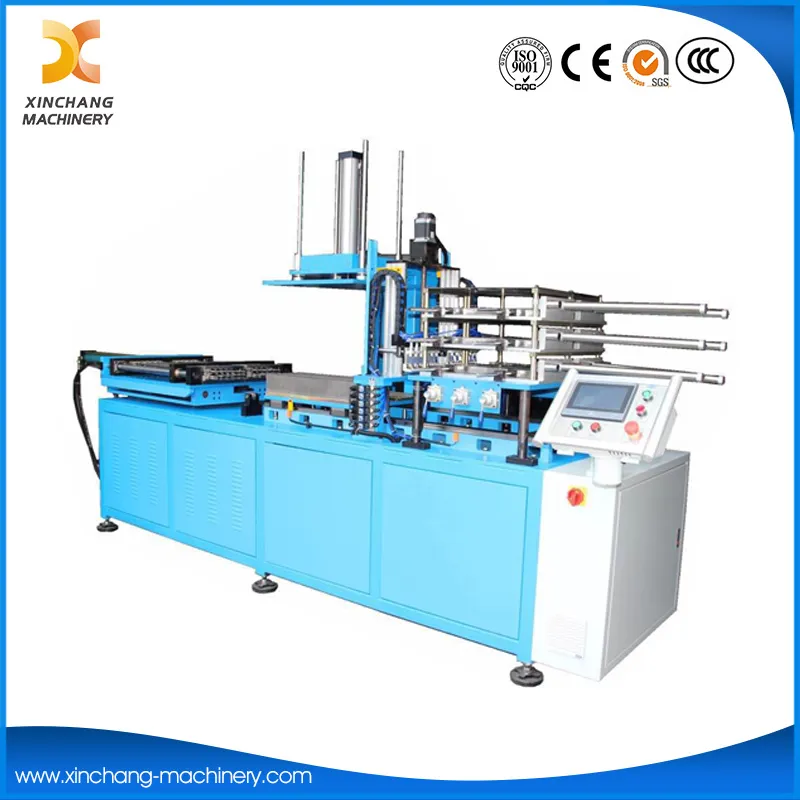

冷蔵庫製造専用の産業専用機として、冷蔵庫の熱交換器を製造する装置です。自動タイプの動作構成を採用しており、その動作フローは次のとおりです。サーボモーターと吸盤が自動的にフィンを選択して挿入します。油圧パンチによりアルミパイプとフィンを密着させることで熱交換器の効率を最大限に高め、加工精度と総合的な動作安定性において他社を圧倒します。
主な技術パラメータ:
| Sheet-punching capacity | 100mm~600 mm |
| Aluminum pipe diameter | Ф8mm |
| Number of exchanger rows | 2 rows (sheet width 50mm, 60mm)/3 rows (sheet width 75mm) |
| Number of holes on each row | 10 |
| Pitch of holes | 38.1 mm |
| Pitch of rows | 22 mm |
| Sheet-punching method | hydraulic sheet-punching |
| Sheet-punching speed | 400MM/S, return stroke 400MM/S |
| Oil pump model | VPVC-F40-A2-02 |
| Oil pump motor | 5HP 4P |
| Sheet-inserting method | servo |
| Control power supply | 24V |
| Hydraulic system pressure | 5~7mpa |
| Air source pressure | 0.5~0.7mpa (in order to ensure steady pressure, the equipment is equipped with independent supercharging system) |
| Operating speed | ≈1-2s/sheet (excluding sheet feeding) |
| Dimensions | 10,000mm(length) ×1,200mm(width) ×1,500mm (height) |
| Total weight | ≈1.5 tons(t) |
| Fins width | 50mm; 60mm; 75mm (can be processed in the same equipment). |
