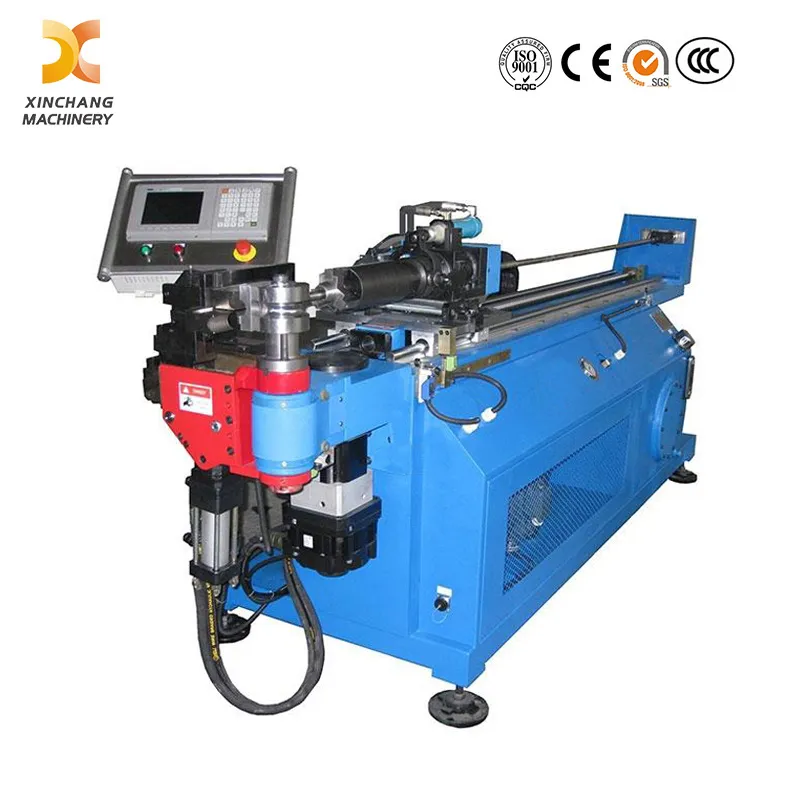

自動3D丸角パイプ曲げベンダー機

自動 3D 銅管曲げ機は、エアコンシステム用の銅管の高精度曲げ専用の CNC 駆動のプロ仕様の装置です。 3D パイプベンディングマシンの特殊な反復として、エアコン用銅管の固有の特性に合わせて最適化され、AC ユニットの複雑なパイプラインレイアウトに完全に一致するスムーズな 3D 空間曲げを実現します。インテリジェントな制御システムにより、正確な曲げ角度、一貫した再現性、安定した動作が保証され、CNC 多軸チューブ曲げ装置の統合により、柔軟な多角度連続曲げが可能になり、二次クランプなしで効率的なワンストップ加工が実現します。

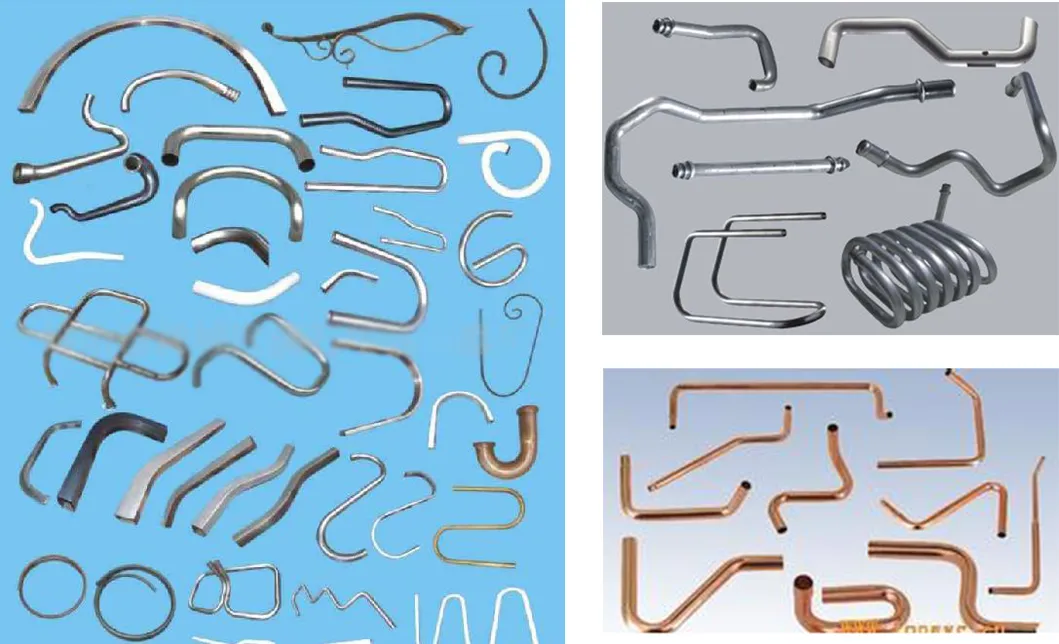

エアコン用銅管の大規模生産や複雑な曲げ作業に適しており、さまざまな曲げ半径に対応し、加工中の材料の変形、しわ、平坦化を効果的に最小限に抑えます。精密3Dプロファイルベンディングマシンの精度の利点を活かして、銅プロファイルの優れた成形精度を維持し、強力な互換性でエアコン用銅管のさまざまな仕様に適応します。関連装置の主要なメリットを統合し、銅管加工に対する空調業界の厳しい要件を完全に満たす、信頼性の高い高水準の曲げ効果を提供します。

NO		Item	Index
1		O.D. of bending(Max)	Ø20mm (Copper, aluminum)
2		W.T. of bending (Max)	1.5mm (Copper, aluminum)
3		Bending radius (Max)	R10-R100
4		Bending angle	0-190°
5		Feeding length (Max)	1800 mm
6		Angle of spatial rotation	0-±360°
7		Feeding speed	600 mm / sec
8		Rotating speed	120°/sec
9		Bending axis speed	120°/sec
10		Bending efficiency	3 s/each bender
11		Precision of beeline bending axis	±0.1 °
12		Precision of spatial rotating axis	±0.1 °
13		Precision of feeding axis	±0.1 mm
14		Electric power capacity	AC 380V,50 HZ,2KW
15		Air pressure	5 ~7 MPa
16	Overall size		L 2300×W800×H 1400(mm)
17	Weight		2000kg

Project Name	Brand
Cylinder Solenoid valve	Airtac
Proximity switch	Autonics
Low-voltage electrical	Siemens Japan Izumi
Servo motor Drive	Japan Mitsubishi
Guide	THK NSK
