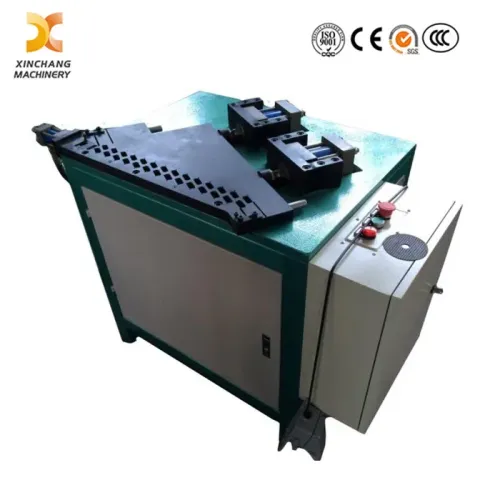

フィン蒸発器用パイプ曲げ平坦化機



高効率自動蒸発器コイル千鳥型パイプ平坦化機

製品の構成と構造

装置はワークステーション、平坦化ダイス、正圧シリンダ、横圧シリンダ、油圧ステーション、電気制御装置で構成されます。スタッガードフィン蒸発器生産ライン向けに設計されており、サポートする処理システムとシームレスに連携してワークフローの継続性を確保します。一連の動作はオイルシリンダーによって駆動され、電気機器はリレーによって制御されます。

I. ワークステーション

ワークステーションは角管と溶接鋼板構造で、油圧ステーションを備えています。同期加工中の精密フィン成形プレスシステムに安定した支持能力を提供します。

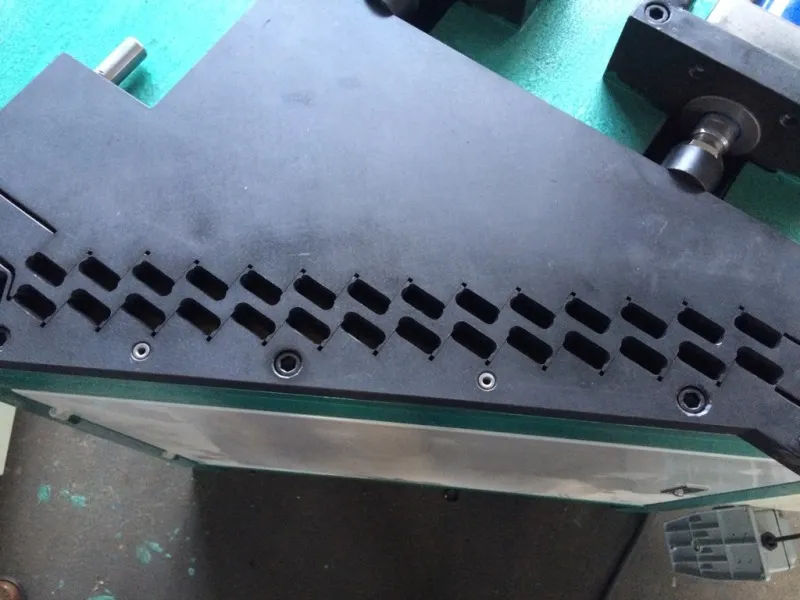

II.平坦化ダイス

平坦化型はワイヤー電極切断により3分割されており、その両側にガイドピラーが設置されています。外側の部分はカウンタートップに固定されており、残りの2つは可動部分であり、間にバネが入っています。スタッガードフィン型蒸発器組立機の送り精度に合わせて、ベークライトプレート製のポーリングガイドプレートを平坦化モジュールに取り付けます。

Ⅲ．電気制御装置

電気制御装置の低電圧装置は有名な輸入ブランドを採用し、CNC千鳥チューブフィン溶接システムとの生産チェーン全体の安定した連携制御を可能にします。

機器の取扱説明書

折りたたみパイプをパイプを通して平坦化モジュールに差し込み、フットペダルを踏むと、正圧シリンダーと側圧シリンダーが一緒に動き、所定の位置に押し込まれると自動的に戻ります。最後にパイプを外します。

設備のメンテナンス

オペレータは、装置の構造、性能、操作の要点を熟知して初めて装置を操作することができます。

Feature	The working pressure of hydraulic pump is generally adjusted to be 3-6Mpa.
	It needs to add the lubricating oil once per shift between the friction surfaces of guide pillar and movable blocks.
