パイプ斜め曲げ機



油圧蒸発器コイル斜管ツイストベンダー

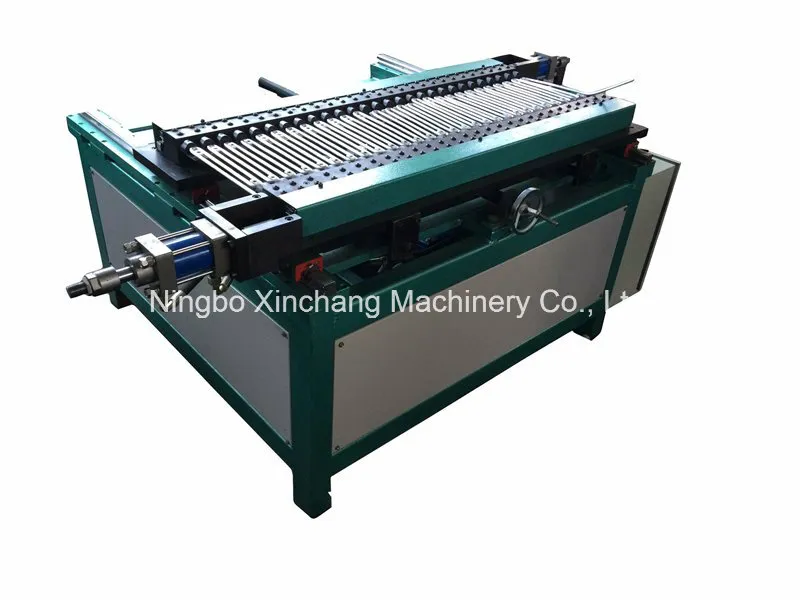

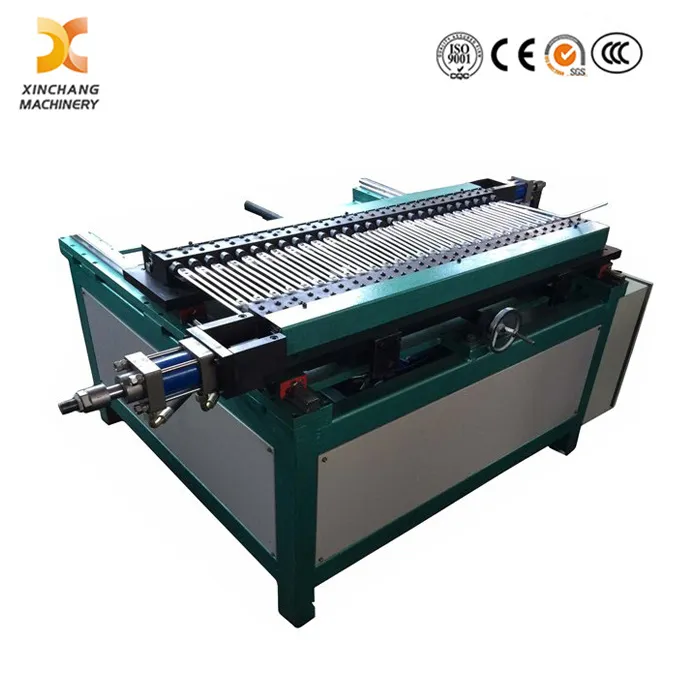

装置はワークステーション、平坦化ダイス、正圧シリンダ、横圧シリンダ、油圧ステーション、電気制御装置で構成されます。フィン蒸発器のスタッガード生産向けに設計されており、サポートする処理システムと並行して実行されます。一連の動作はオイルシリンダーによって駆動され、電気機器はリレーによって制御されます。

ワークステーションは角管と溶接鋼板構造で、油圧ステーションを備えています。精密フィン成形プレスシステムを安定的にサポートします。

平坦化型はワイヤー電極切断により3分割されており、その両側にガイドピラーが設置されています。外側の部分はカウンタートップに固定されており、残りの2つは可動部分であり、間にバネが入っています。ベークライトプレート製のポーリングガイドプレートは、スタッガードフィン蒸発器組立機の供給仕様に合わせて平坦化モジュールに取り付けられています。

電気制御装置の低電圧機器には有名輸入ブランドを採用し、CNC千鳥チューブフィン溶接システムとのスムーズな連携を可能にしました。

機器の取扱説明書

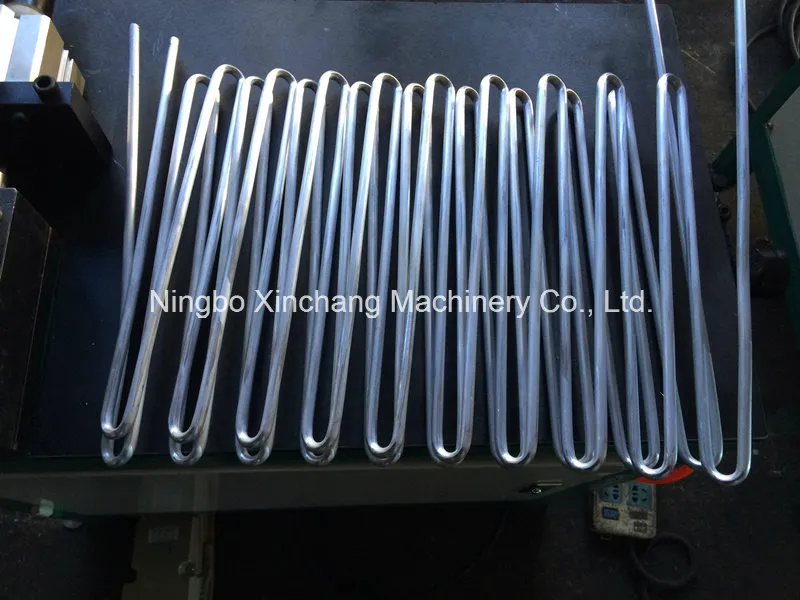

折りたたみパイプをパイプを通して平坦化モジュールに差し込み、フットペダルを踏むと、正圧シリンダーと側圧シリンダーが一緒に動き、所定の位置に押し込まれると自動的に戻ります。最後にパイプを外します。

設備のメンテナンス

オペレータは、装置の構造、性能、操作の要点を熟知して初めて装置を操作することができます。

Feature	The working pressure of hydraulic pump is generally adjusted to be 3-6Mpa.
	It needs to add the lubricating oil once per shift between the friction surfaces of guide pillar and movable blocks.
