Name: 自動スポット溶接機
Uploaded: 2026-03-04T00:55:43+08:00
Description: 自動スポット溶接機

空気圧作業台ポイント溶接機スポット溶接機

最小注文数:1 Piece/Pieces

製品の属性
供給能力と追加情報
梱包と配送

製品の属性

ブランド: 新昌市

供給能力と追加情報

についてのサポート: 200 Sets /Month

梱包と配送

販売単位:

Piece/Pieces



自動スポット溶接機



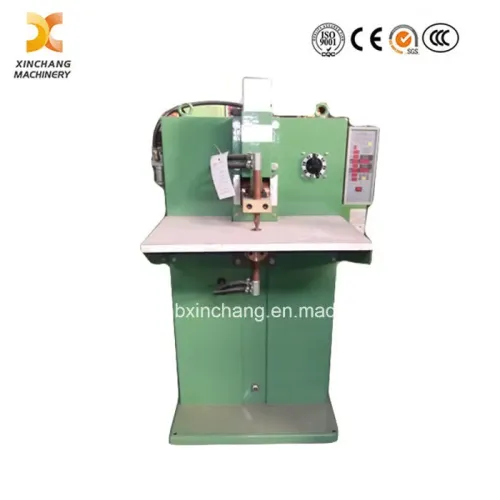

ワークテーブル付き空気圧ポイントウェルダープロジェクションスポット溶接機

溶接工にちなんで名付けられた方法:

スポット（プロジェクション）溶接機シリーズ：DTN-P-1(2)-L

DTN: 空気圧交流主周波数スポット (投影) 溶接機

P：定格容量

1: ロアアームは調整できません。 2: ロアアームは調整可能

L：喉の深さ、つまり腕の長さ

利点と特徴:

厚鋼板の機械本体を使用して構築されたこの抵抗溶接機は、長期間の使用でも変形に効果的に抵抗します。

二次導電部は上部絶縁構造を採用しており、鉄くずやワークによる短絡事故を防止します。

電極の移動速度を無段階に調整できるため、ワークへの衝撃を緩和し、装置の動作音も低減します。

マイコン制御システムを搭載しており、高精度で安定した動作を実現します。溶接スケジュールを15セット記憶できるので、さまざまな仕様の製品に対応できる、実用的なスポット溶接機の最大のメリットです。

このコントローラーは、一貫した溶接品質を維持するための自動電流補正機能を備えており、特定の材料の予熱または焼き戻し処理をサポートしています。

この抵抗スポット溶接機は、透磁率 15000 ガウスのケイ素鋼板で組み立てられた水冷変圧器と内部水循環を備えた全銅合金コアを備えており、低インピーダンスと高い電力利用率を誇ります。デューティサイクルは 20% で、長時間の溶接と高出力の要求に応えます。コンパクトで合理的な構造でありながら、長寿命、低騒音を実現しました。

高速ソレノイドバルブにより溶接速度が向上し、全体的な生産性が向上し、生産コストが効果的に削減されます。

シリンダーは高精度、耐磨耗性の高いジュラルミン素材を使用。防錆、低摩擦、低騒音で素早い荷重負荷が可能となり、溶接スパッタを大幅に低減します。

全体的な品質が安定し、故障率が低いため、機械の耐用年数が長くなります。

金属線加工、電気製品製造、金属板製造、マイクロエレクトロニクスおよびその他の産業に広く適用できます。

Model Unit Item		DTN-25	DTN-40	DTN- 80-1	DTN-100-1	DTN-150-1	DTN-200-1	DTN- 80-2	DTN-100-2	DTN-150-2	DTN-200-2
Rated capacity	KVA	25	40	80	100	150	200	80	100	150	200
Primary volts.	V	380	380	380	380	380	380	380	380	380	380
Frequency	HZ	50	50	50	50	50	50	50	50	50	50
Max short circuit current	KA	15	18	28	33	38	43	28	33	38	43
Duty cycle	%	20	20	20	20	20	20	20	20	20	20
Max pressure	N	3000	3000	6000	6000	12000	12000	7900	7900	12000	12000
Operational stroke	MM	30	30	30	30	30	30	30	30	30	30
Electrode Stroke	MM	70	70	70	70	70	70	70	70	70	70
Arm length and distance	MM	350*220	350*220	350*250	350*250	350*270	350*270	400*300	400*300	400*300	400*300
Cooling water flux	L/min	3	3	4	4	6	6	4	4	6	6
Max weld capacity(steel)	MM	2+2	3+3	4+4	5+5	6+6	6+6	4+4	5+5	6+6	6+6
